SEKO造纸计量泵选型与应用全指南：湿部化学品、助留助滤、消泡杀菌与DCS智能闭环控制

在现代造纸制浆工业中，纸机的抄造车速（可达 800 ~ 1500 m/min 以上）与纸张定量对湿部化学品平衡提出了极高的工艺控制要求。SEKO造纸计量泵（意大利赛高）凭借微电脑电磁驱动的高频微滴加响应、机械隔膜泵的大通量重载连续运行能力、优异的耐腐蚀过流用料（高纯 PVDF/316L/PTFE）以及与 DCS/PLC 系统的无缝总线联动，在造纸湿部添加剂、施胶系统、白水杀菌消泡及涂布制浆工段中得到了极其广泛的应用。

造纸流体化学环境极其严苛且多变：从具有高粘度拉丝特性的助留助滤剂（PAM）、强氧化腐蚀性的杀菌剂（次氯酸钠/二氧化氯/有机溴）、易产生气泡堆积的专用消泡剂，到酸性/碱性施胶剂（AKD/松香胶）及调色液体染料，各类化学品兼具高粘度、易挥发结晶、强腐蚀性、易气锁及微量高线性度投配等属性。本文将系统拆解造纸全流程核心加药节点、SEKO造纸计量泵主流机型选型矩阵、严苛化学品过流材质相容性、DCS 闭环自控拓扑及抗阻防自流管路设计规范。

一、造纸湿部与制浆工艺核心加药节点及介质特性

深入掌握SEKO造纸计量泵的选型与配置，首先需要全面理清造纸生产各工段独特的化学反应机理与工况要求：

• 湿部助留助滤系统（阳离子/阴离子高分子 PAM）：
• 工艺目标：将细小纤维、填料（碳酸钙/高岭土）高效桥联吸附在纸机成形网的纸页纤维骨架上，提高留着率并加快网部滤水速度。
• 难点与要求：熟化后的 PAM 溶液具有高粘度（300 ~ 2000 cP）、非牛顿假塑性及强拉丝性，且高分子长链极度敏感于机械剪切破坏。要求计量泵具备低冲程频次（≤ 60 SPM）、大通径阀腔及低剪切平稳输送能力。
• 白水系统杀菌抑菌与灭藻（次氯酸钠 / 二氧化氯 / 异噻唑啉酮）：
• 工艺目标：抑制密闭循环白水系统中的厌氧菌与好氧菌滋生，防止浆槽挂浆产生腐浆块并杜绝纸面断头与孔洞。
• 难点与要求：杀菌剂具有强氧化性与挥发释气倾向，极易在吸入负压下产生“气锁”，必须选用标配一体化排气阀且耐强氧化的 PVDF 泵头。
• 浆内施胶与表面施胶系统（AKD 乳液 / 松香胶 / 硫酸铝）：
• 工艺目标：赋予纸张抗水、抗墨水渗透的物理阻抗性能。
• 难点与要求：AKD 乳液呈弱酸性且机械稳定性较脆弱，高剪切或局部高温易造成乳液破乳聚结析出胶团，要求计量泵输送平稳、过流光滑无死角。
• 在线连续消泡系统（有机硅 / 聚醚类高效消泡剂）：
• 工艺目标：消除网下白水坑及配浆池内的表面浮沫与微细微气泡，防止成纸产生针眼与透光斑点。
• 难点与要求：消泡剂投加量极小（通常为 0.1 ~ 5.0 L/h），要求计量泵具备超微量高频滴加能力与优于 ±1% 的稳态重复精度。
• 纸张在线调色染色系统（直接染料 / 碱性染料水溶液）：
• 工艺目标：根据纸张色度在线监测仪反馈，微量调整液体染料注入量，确保整卷成品纸色相均匀一致。

+-------------------------------------------------------------------------------+
|                      SEKO造纸计量泵全流程选型决策拓扑                         |
|                                                                               |
|  【工况节点核定】 ──> 助留助滤(PAM) / 白水杀菌(次钠/ClO2) / 消泡 / AKD施胶 / 调色|
|                                                                               |
|  【水力参数核算】 ──> 小时加药流量 (选在额定 30%~80%) + 工艺管网最高工作排压  |
|                                                                               |
|  【机型系列初选】 ──> 微量智能型(Tekna EVO) vs 中大流量连续重载型(Spring MS1/PS2)|
|                                                                               |
|  【过流材质匹配】 ──> 强氧化酸(PVDF) + 强碱(EPDM密封) + 粘稠PAM(陶瓷球/316L)   |
|                                                                               |
|  【DCS闭环集成】 ──> 纸机车速前馈 + 纸页定量/在线白水浊度 4-20mA 模拟量自适应调频 |
|                                                                               |
|  【管路水力安全】 ──> 耐腐背压阀(防虹吸自流) + 安全泄压阀 + 充氮脉冲阻尼器    |
+-------------------------------------------------------------------------------+

二、造纸化学品与 SEKO 计量泵过流材质相容性黄金矩阵

造纸化学品种类多样。在选用SEKO造纸计量泵时，过流部件（泵头壳体、隔膜、单向阀球、密封 O 型圈）必须严格对照下表进行配置：

三、SEKO 造纸计量泵主力机型选型矩阵与性能对比

SEKO 凭借丰富的产品线，可针对造纸各工段的不同流量与自控要求提供精准匹配：

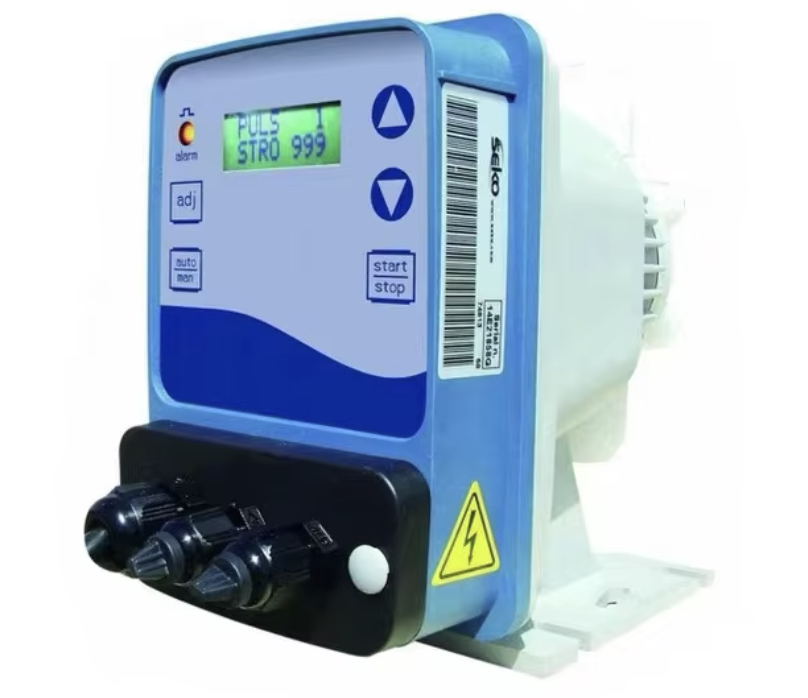

1. 微量闭环精准滴加：SEKO Tekna EVO 系列（如 TPG / TPR / AKL）

• 选型优势：采用全密封 IP65 防腐外壳，能够长期抵抗造纸车间潮湿与酸雾侵蚀；支持直接接收纸机在线测控系统的 4-20mA 模拟量信号，实现毫秒级自适应调速微滴加。

2. 连续中大排量加药：SEKO Spring MS1 / PS2 机械隔膜泵

• 选型优势：配备大扭矩工业电机与宽通道实心泵头，机械强度极高。投加粘稠助留剂 PAM 时，选配变频电机将运转频次降低至 40 ~ 60 次/分钟，在消除脉冲高剪切断链的同时保障泵腔充盈充足。

四、SEKO 造纸计量泵与 DCS/PLC 智能闭环控制拓扑

在现代化高速纸机生产线中，SEKO 计量泵与纸机中央 DCS 控制系统、在线质量扫描架（QCS）深度集成：

+-----------------------------------------------------------------------------------+
|                    SEKO 造纸计量泵 DCS 全自动智能闭环控制拓扑                     |
|                                                                                   |
|  【现场工艺参数信号感知】                                                         |
|   ┌────────────────────────┐                                                      |
|   │ 纸机车速编码器 / 信号  │ ─── (实时车速前馈 V 4-20mA) ────┐                     |
|   └────────────────────────┘                                 │                     |
|   ┌────────────────────────┐                                 v                     |
|   │ 纸页定量扫描架 (QCS)   │ ─── (绝干克重偏差反馈 ΔW) ─────> [ 造纸车间中央 DCS / |
|   └────────────────────────┘                                 │   PLC 控制系统 ]    |
|   ┌────────────────────────┐                                 │ (内置解耦控制算法)  |
|   │ 白水在线浊度仪/浓度计  │ ─── (单程留着率反馈信号) ───────┘                     |
|   └────────────────────────┘                                 │                     |
|                                                              │ (4-20mA / Modbus)   |
|                                                              v                     |
|                     【 SEKO 智能计量泵集群 (Tekna 电磁泵 / Spring 机械泵) 】       |
|                                                              │                     |
|          ┌───────────────────────┬───────────────────────────┴──────────────┐      |
|          ▼                       ▼                                          ▼      |
|   [ PAM 助留剂注入泵 ]    [ AKD 施胶剂注入泵 ]                       [ 专用消泡剂微量泵 ]  |
|   (车速/留着率复合跟踪)   (车速/纸页抗水定量跟踪)                    (白水泡沫液位智能联锁)|
|          │                       │                                          │      |
|          └───────────────────────┼──────────────────────────────────────────┘      |
|                                  v                                                 |
|          [ 冲浆泵进浆口 / 混合配浆池 / 网下白水坑 / 涂布机料槽 ]                   |
+-----------------------------------------------------------------------------------+

1. “车速前馈 + 纸页定量反馈”复合自适应调控

• 纸机在加减速（升速/降速）过程中，主电机的速度信号作为前馈基础，DCS 实时计算出瞬时化学品需求量，同步改变 SEKO 计量泵的冲程频次；
• 在线 QCS 扫描架实时检测成纸绝干克重与灰分，当检测到留着率出现波动时，DCS 自动向 PAM 助留剂泵输出微调指令，实现化学品添加量与纸张质量指标的动态闭环锁定。

2. 白水泡沫液位与消泡剂微滴加联锁

• 白水坑内加装超声波泡沫高度传感器，当泡沫达到警戒阈值时，自动向 SEKO Tekna 智能电磁泵发出脉冲加速指令，快速压制泡沫；泡沫消除后自动回落至基础微滴加维持频率，大幅节约昂贵的高效消泡剂消耗。

五、抗阻、防剪切与防自流的造纸加药管路水力设计黄金规范

造纸化学品粘度大、易析晶且管网振动大，现场管路必须严格遵守以下水力拓扑规范：

+-----------------------------------------------------------------------------------+
|                    SEKO 造纸计量泵标准水力稳压抗阻防自流拓扑                      |
|                                                                                   |
|  [密闭专用药剂储罐] (采用自灌淹没式供料，消除吸入气蚀与气锁)                      |
|        │                                                                          |
|        ▼ (吸入管径放大 1~2 档，如 DN25~DN40，预留工业自来水清洗置换三通)          |
|  [吸入粗孔过滤器] (PAM 选 10~20 目粗滤；清液选 60 目 Y 型过滤器)                  |
|        │                                                                          |
|        ▼                                                                          |
|  [SEKO 造纸计量泵] ───> [ 安全泄压阀 ] ───> (并联超压旁路回流储药罐)              |
|        │                                                                          |
|        ▼ (紧靠泵出口 30~50cm 安装)                                                |
|  [ 充氮脉冲阻尼器 ] (消除高频往复水锤，平滑脉动流，降低流体机械剪切)              |
|        │                                                                          |
|        ▼ (串联在阻尼器下游)                                                       |
|  [ 耐腐蚀背压阀 ] (设定 1.5~2.0 bar，彻底消除停机重力虹吸自流与冲程过冲)          |
|        │                                                                          |
|        ▼ (高压平稳流管段)                                                         |
|  [ 隔膜压力表 / 宽通道流量计 / 专用注射阀 ] ───> [ 冲浆主管道截面 1/3 湍流中心 ]  |
+-----------------------------------------------------------------------------------+

1. 自灌式安装与吸入管径放大（消除吸入气蚀与保护长链核心）：
• 输送 PAM 助留剂及 AKD 施胶剂时，严禁使用负压吸上式安装。必须将泵置于储药罐出液口下方采用自灌式供料；吸入管路管径比泵接口放大 1 ~ 2 档（管长控制在 1.5 米以内），将吸入沿程阻力降至最低。
2. 严禁在 PAM 吸入管路安装细密网格滤网：
• 高粘度 PAM 溶液在穿过 60~80 目细滤网时会产生巨大的节流压降导致泵腔抽空；若为防止未溶药块进入泵体，吸入端仅允许安装 10 ~ 20 目的粗孔大通径过滤器。
3. 串联耐腐蚀背压阀彻底杜绝重力虹吸自流：
• 储药罐液位通常高于纸机冲浆管道或白水池。在加药泵排出管路上必须串联安装开启压力为 1.5 ~ 2.0 bar 的耐腐蚀背压阀，依靠弹簧预紧力在停机时彻底封死流道，杜绝停机时化学品重力自流漏入浆道造成开机烂浆断纸，并消除排液惯性前冲。
4. 吸入端预留工业自来水清洗置换旁路：
• 在加药泵吸入端三通处接通自来水管路。在纸机计划停机洗网或换种停产前，切换至清水冲洗泵腔与单向阀 10 ~ 15 分钟，排净残留高粘高浓度药液，防止硫酸铝析出结晶或 PAM 药液风干粘死陶瓷阀球。

六、SEKO 造纸计量泵常见运行故障排查与预防性维护表

结论

精准选型与规范应用SEKO造纸计量泵，是造纸制浆企业提高纸张单程留着率、稳定湿部电荷平衡、消除白水腐浆断头并严格控制昂贵化学品药耗的关键工程保障。在实际选型与工程应用中，必须严格遵循：常用加药流量锁定在设备额定排量的 30% ~ 80% 黄金区间；微量消泡与染色优先选用 Tekna EVO 智能电磁泵，大流量助留剂与施胶剂选用低冲程频次（≤ 60 SPM）的 Spring 系列机械隔膜泵；强氧化杀菌剂必须指定 PVDF 带排气阀泵头，浓碱工况强制指定 EPDM 密封圈，单向阀球全系选用耐磨高纯陶瓷球。同时，严格执行自灌式吸入防气锁、吸入防堵设计、停机清水冲洗回路以及背压阀防虹吸等标准水力管路设计，结合与纸机 DCS/QCS 系统的智能闭环自控，能够从根本上消除剪切断链、气锁停药、结晶卡阀及自流跑药隐患，确保造纸化学品投配系统长期保持高精度、本质安全且稳定运行。

常见问题解答（FAQ）

Q1：造纸车间投加 PAM 助留剂时，为什么选用 SEKO 计量泵必须严格限制冲程运行频率？

因为聚丙烯酰胺（PAM）属于超高分子量（通常在千万以上）的长链聚合物，具有极高的粘度与流动剪切敏感性。若计量泵在高频状态（如 120 次/分钟以上）运行，第一，往复单向阀缝隙产生的高速射流剪切力会直接将高分子长链“剪碎断开”，使絮凝架桥留着效果彻底失效；第二，高粘流体流动缓慢，高频下泵腔吸液时间过短导致充盈不足产生严重气蚀与流量骤减。因此投加 PAM 时，应选用大冲程容积的 SEKO Spring 机械隔膜泵，并将运行频次严格控制在 40 ~ 60 次/分钟 以下。

Q2：SEKO 造纸计量泵投加次氯酸钠白水杀菌剂时，开机经常出现气锁空转怎么解决？

次氯酸钠极易自行分解产生微小氯气气泡，在泵腔内积聚形成气锁。彻底解决措施包括：第一，必须选用配备一体化手动排气阀组件的 SEKO PVDF 泵头，开机时逆时针旋开排气阀旋钮 1 ~ 2 圈排净积存气体见纯液体流出后再旋紧；第二，将储药罐置于泵头上方改为自灌淹没式供料，消除吸入端负压气化；第三，吸入管路尽量缩短，严禁出现倒 U 型积气弯管。

Q3：为什么造纸湿部添加剂计量泵向冲浆主管道加药时，必须在排出管路上安装背压阀？

主要有两大核心作用：第一，储药罐液位通常高于冲浆管道，若未装背压阀，在纸机停机或检修时，储药罐内的化学助剂会在重力静水压差下发生严重的虹吸自流，造成整罐昂贵药剂漏入浆道引发再次开机时烂浆断纸；第二，背压阀能人为建立 1.5 ~ 2.0 bar 的恒定开启阻力，消除排液冲程流体的惯性前冲力，确保单向阀陶瓷球在每个冲程迅速精准落座，保障 ±1% 的稳态计量精度。

Q4：在造纸白水加碱调 pH 工段中，采购 SEKO 计量泵为什么密封圈绝对不能选氟橡胶（FKM）？

因为 SEKO 原装泵出厂默认多标配耐酸耐溶剂性能优越的 FKM（氟橡胶） 密封 O 型圈。但在强碱性介质（如 30% NaOH 浓液碱）中，氟橡胶分子链中的碳氟键容易受到氢氧根离子（OH⁻）的亲核进攻发生剧烈的脱氟降解反应，导致密封圈在数天内发生严重溶胀、变软化浆而丧失密封力，造成泵头接口严重漏碱；因此投加浓碱时，必须在采购订单中明确指定将密封 O 型圈全部配置为 EPDM（三元乙丙橡胶）。

Q5：如何通过日常预防性维护避免 SEKO 造纸计量泵在停机后再开机时出现卡阀？

造纸化学品（如硫酸铝、PAC、高浓 PAM）在停机风干后极易析出硬垢或形成高韧性胶膜卡死陶瓷阀球。预防维护规范：第一，在吸入管路上预留一根接通工业自来水的清洗支路，在每次较长时间停机前通入清水循环运行 10 ~ 15 分钟彻底冲洗置换泵腔，排净残留药液；第二，若单向阀已粘死，严禁使用硬物敲击，可拆卸单向阀放入 50℃ 温水中浸泡清洗结晶即可恢复动作；第三，纯 PTFE 隔膜片连续运行 5000 ~ 8000 小时后及时进行预防性更换。
