气动计量泵怎么接线？一篇文章教你掌握电气控制与气路连接核心

在工业流体输送与精密加药领域，气动计量泵凭借其防爆性能好、结构简单、维护方便等优势，成为了化工厂、实验室以及水处理行业的常用设备。然而，对于很多初次接触该设备的技术人员来说，一个常见的问题是：“既然是气动的，为什么还要‘接线’？气动计量泵怎么接线？”

事实上，现代工业生产追求自动化与智能化。虽然气动计量泵的动力源是压缩空气，但其行程的开启频率、药剂投加的比例以及与系统的联动，通常需要依靠电气信号来驱动电磁阀。因此，掌握正确的接线方法和气路布置，是确保设备精准稳定运行的前提。

本文将作为一份深度实操指南，为您解析气动计量泵接线的逻辑、步骤及注意事项，助您轻松解决加药系统中的安装难题。

一、 核心逻辑：气动计量泵为什么需要“接线”？

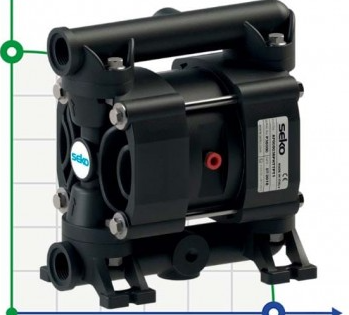

要回答“气动计量泵怎么接线”，首先要理解其工作机制。气动计量泵通常由气动驱动端（气缸）和液力端（泵头）组成。它的往复运动是由压缩空气推动活塞完成的。

为了实现自动加药，我们通常在气源入口处安装一个电磁阀。通过给电磁阀通电或断电，来控制压缩空气进入气缸的时机。所谓的“接线”，本质上是为这个控制电磁阀提供电源信号，或者是连接流量计、控制器发出的脉冲信号。

1. 动力与控制的分离

• 气源：提供动力，驱动泵输出流体。
• 电路：提供指令，决定泵什么时候动、动多快。

二、 气动计量泵接线的主要部件：电磁阀与控制器

在进行气动计量泵接线操作前，您需要识别以下核心电气组件：

1. 电磁阀 (Solenoid Valve)

这是接线的主战场。电磁阀通常有两路或三路接口，其电磁线圈（Coil）处有接线盒。常见的电压规格包括 24VDC（直流）和 220VAC（交流）。

2. 脉冲控制器或PLC

它是泵的“大脑”。控制器通过发出规律的开关信号，控制电磁阀的启闭频率，从而调节气动计量泵的流量。

3. 行程传感器 (可选)

部分高端气动泵配有感应器，用于监测活塞是否运动到位，这部分也涉及信号线的反馈接线。

三、 实操步骤：气动计量泵怎么接线？

按照以下标准化流程进行操作，可以有效避免因误接导致的设备损坏。

第一步：确认电源规格

在接线前，务必核对电磁阀线圈上的铭牌。SEKO计量泵相关技术手册中多次强调：绝对不允许将低压设备直接接入高压电源。如果您的电磁阀是24VDC的，却接入了220V交流电，线圈会瞬间烧毁。

第二步：电磁阀接线盒处理

打开电磁阀上方的塑料保护盖，通常可以看到三个接线柱：

1. 正极/火线 (L/+)：连接控制器的信号输出端。
2. 负极/零线 (N/-)：连接电源回路的公共端。
3. 地线 (PE)：通常带有接地标志，必须可靠接地，以防静电干扰或漏电风险。

第三步：与控制信号对接

将控制线缆穿过防水填料函（防爆格兰头），根据系统的控制逻辑进行连接：

• 手动控制：接通电源开关即可运行。
• 自动控制：将线缆接入PLC的输出模块或专用加药控制器的脉冲输出端。

第四步：屏蔽与防护

由于工业环境干扰较大，气动计量泵接线建议使用屏蔽线。屏蔽层的一端应接地，以防止周围大功率设备（如变频器、电机）产生的电磁干扰导致泵出现误动作或频率不稳。

四、 信号类型对接线方式的影响

不同的控制需求决定了接线的复杂度。

1. 简单开关量信号

这是最基础的接线方式。控制器给出一个通断信号，泵就开始以固定频率运行。这种方式适合投加量要求不严的场景。

2. 模拟信号 (4-20mA) 联动

如果需要根据在线流量计或pH计的数值实时调节泵速，通常需要增加一个电流转脉冲（I/P）转换器。接线时，需要将4-20mA电流信号输入转换器，再由转换器输出脉冲信号给电磁阀。

3. 脉冲反馈信号

当需要监测泵是否真正工作时，需要连接行程传感器的信号线。这通常是一组两线制或三线制的DC24V信号线，接入PLC的输入端。

五、 气路连接：与接线同等重要的环节

虽然本文主旨是“接线”，但对于气动泵而言，气路的正确连接是接线发挥作用的基础。

1. 三联件安装：在压缩空气进入电磁阀前，必须安装气动三联件（过滤器、减压阀、油雾器）。干净、压力恒定的空气能极大地延长电磁阀和气动泵的寿命。
2. 气管规格：确保气管内径符合泵的进气量需求，避免因气量不足导致泵动作无力或停滞。
3. 消音器安装：在电磁阀的排气口安装消音器，可以降低运行噪音，并防止灰尘进入电磁阀内部。

六、 常见接线故障排查：为什么接好线泵不动？

如果您已经按照“气动计量泵怎么接线”的要求完成了操作，但泵却无法启动，请检查以下几点：

1. 极性接反

对于直流24V电磁阀，部分型号带有极性保护，如果正负极接反，线圈无法吸合。请调换接线位置试运行。

2. 电压跌落

如果控制器距离泵的位置太远且电缆较细，长距离输送会导致电压下降。电磁阀可能因为电压不足而无法打开气路。建议增大线缆线径或缩短距离。

3. 信号频率过高

如果控制器设定的脉冲频率超过了气动泵物理往复的极限（例如气缸回位需要0.5秒，但你设定了每秒跳动5次），泵会出现乱跳或不动的情况。此时需要降低设定频率。

七、 维护与安全：800小时法则与防爆要求

在工业现场，气动计量泵的维护应遵循严谨的周期：

• 定期紧固：泵在运行800小时后，应检查电气接线盒的螺丝是否因机械振动而松动。松动的接头会导致发热甚至产生火花。
• 防水密封：确保所有电气接口的密封圈完好。在潮湿或有酸雾的环境下，水分侵入接线盒是电路板烧毁的主因。
• 防爆准则：如果在易燃易爆区域使用，必须选用防爆型电磁阀，并严格按照防爆施工规范进行密封和接地。

八、 结论

掌握气动计量泵怎么接线，关键在于理解电磁阀作为“气电转换中枢”的作用。通过正确的电压核对、规范的屏蔽布线以及合理的气路配合，可以构建一个高度自动化的精准投加系统。气动泵的魅力在于其强劲的动力，而电路的价值在于为其赋予“智慧”。希望本文的实操解析能为您的现场安装提供实质性的技术参考。

常见问题解答 (FAQ)

1. 气动计量泵一定要用控制器吗？能不能直接接空气管？答：如果只是需要泵以固定速度不停运行，理论上可以通过机械式的气动换向阀实现，不需要接线和控制器。但在自动化工业流程中，为了实现比例加药或远程启停，必须使用电磁阀和接线控制。

2. 接线时，地线不接会有什么后果？答：虽然不接地线泵可能暂时能转，但在多变频器的复杂工厂环境下，静电和杂波会通过信号线干扰控制器，导致泵运行频率忽快忽慢。同时，出于电气安全考虑，接地是国家强制要求的防触电措施。

3. 为什么我的电磁阀发烫非常严重？答：电磁阀线圈在通电状态下确实会产生热量，正常表面温度可达50-60℃。但如果烫得无法触摸（超过75℃），应检查：1. 实际电压是否超过额定值；2. 电磁阀内部是否被杂质卡住，导致衔铁无法完全吸合产生过电流。

4. 气动计量泵支持4-20mA信号直接控制吗？答：不支持直接控制。4-20mA是模拟连续信号，而气动泵的动作是脉冲式的。您需要一个PLC或专用转换器，将4-20mA电流信号转换为对应频率的开关脉冲信号，才能驱动电磁阀工作。

5. 冬季寒冷环境下，气动泵接线和气路需要注意什么？答：低温会导致电磁阀密封圈变硬，甚至气路结冰。除了对接线处做防冻防潮处理外，最重要的是确保压缩空气经过充分脱水处理，防止冷凝水在电磁阀内部冻结导致“假性电气故障”。
