加药装置保温怎么做：低温地区的伴热方案
加药装置保温要按管路一段一段做，先找最细、最不流动的地方下手，药桶反而不是最先出问题的。这篇写给北方水厂、电厂和室外撬装项目的运维和设计人员。
我们在东北和西北见过的冬季停机，七成以上是吸入管、标定柱和压力表冻住了，泵本身好好的。下面按照药液走的顺序讲。
加药装置保温先看哪几段

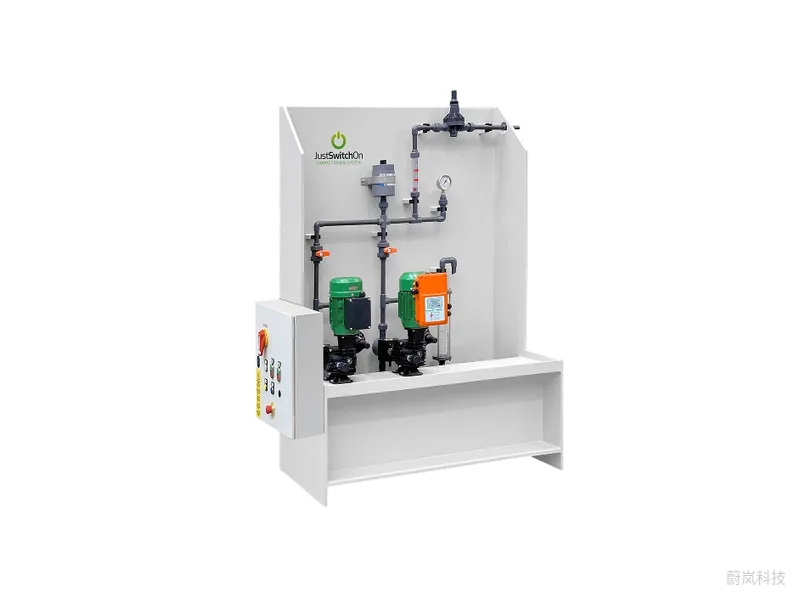

一套撬装加药装置，从药桶出来一般经过隔离球阀、Y型过滤器、标定柱，进泵；泵出口再接脉动阻尼器、背压阀、安全阀、压力表，最后去注入点。Doseuro的JSO预制加药系统就是这种标准配置，官网资料写的是PP框架，可装单泵或双泵，吸入侧带隔离球阀、Y型过滤器和标定柱，排出侧带隔离球阀、脉动阻尼器、背压阀、安全阀和压力表。
按冻结风险排一下顺序：
- 标定柱和压力表导压管：管细、液体不流动，最先冻；
- 吸入管和Y型过滤器：停泵后药液静止，过滤器滤网一冻就堵；
- 泵头和单向阀：阀球被冰卡住，开机就不上量；
- 排出管和注入点：长距离明管段，尤其是穿墙和架空的部分；
- 药桶：容积大、降温慢，但浓液结晶的问题最难处理。
加药装置保温的三种方案怎么选
能放室内就放室内。加药间有采暖，温度稳定在零度以上，这是最省心的加药装置保温方案，后期维护也最少。
放不进室内的，常见两种做法：
- 保温箱：整套撬装罩在一个带保温层的箱体里，箱内放一台小功率加热器配温控器。适合泵和阀门集中的撬装，开门检修方便。
- 电伴热加保温棉：管路缠伴热带，外面包保温棉和铝皮。适合长距离的排出管和注入点管段。伴热带一般选自限温型，局部过热的风险小一些。
两种也可以组合，撬装进保温箱，箱外的长管走伴热。具体伴热功率和保温层厚度，要按当地最低气温和管径来算，这里不替你定数。
药剂本身的低温问题
保温不只是防冻。不同药剂在低温下的毛病不一样：
- 浓度高的液碱，气温还没到零度就可能析出结晶，堵吸入管和阀座；
- PAM溶液在低温下变稠，泵的吸程会明显变差；
- 尿素溶液结晶温度跟浓度有关，室外储罐要看厂家给的数据；
- 次氯酸钠怕的是相反的事，伴热温度太高会加快分解，管路里冒气泡。
所以加药装置保温的温控点要按药剂来定，不是越热越好。次氯酸钠这类药，保温箱温控设低一点，够防冻就行。更多冬季防冻措施，可以看冬季加药防冻。

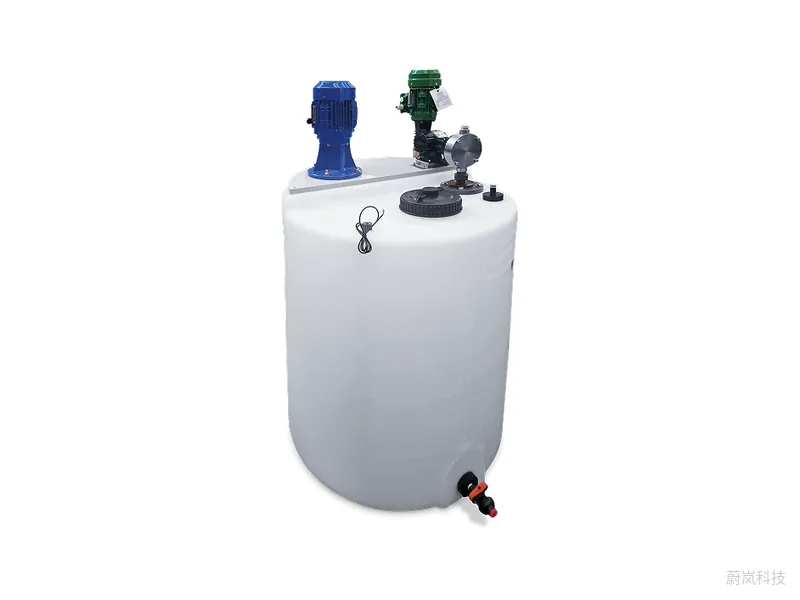

图 1：Doseuro 加药箱（带搅拌器和计量泵）。图片来源：Doseuro官网
加药装置低液位探头在低温下的毛病
加药装置低液位探头是冬季故障的另一个重灾区。浮球式探头在药桶液面结冰或结晶时会被卡住，显示有液，泵其实已经在抽空；电极式探头表面挂了结晶，会一直误报低液位，泵被联锁停掉。
处理办法有几条：
- 探头所在的药桶区域要纳入保温范围，不能只保温管路；
- 选浮球时注意导杆和浮球之间的间隙，结晶类药剂优先考虑不易挂料的结构；
- 电缆接线盒做好防水，冬季冷凝水进了接线盒，同样会造成误报；
- 每周手动拉一次低液位，确认报警和停泵联锁都还有效。
低液位报警和停泵联锁的接法，站里有一篇低液位报警设置可以对照，探头的选型可以翻液位开关分类。Doseuro的加药箱带透明液位管，官网写的容量从100升到1600升几档，冬季巡检时肉眼看一眼液位，也能和探头互相校验。
温控和巡检
伴热系统最怕两件事：伴热带断了没人知道，温控器坏了一直加热。比较稳妥的做法是给伴热回路装电流监测或者故障报警，接进控制柜；保温箱里放一个温度传感器，低温和高温都报警。
巡检时重点看四处：保温层有没有破损进水、伴热带接头有没有发黑、标定柱里液体是否流动、压力表读数是否正常。北方项目一般在入冬前做一次全面检查，春天化冻后再检查一次保温层。加药装置保温做完不等于一劳永逸，第一个冬天最好每周记一次箱内温度，看看温控点设得合不合适。
结论
加药装置保温要从最细、最不流动的管段做起：标定柱、压力表、吸入管和过滤器先保，排出管和注入点用伴热，能进室内的撬装尽量进室内。温控点按药剂定，液碱怕冷、次氯酸钠怕热。加药装置低液位探头要一起纳入保温范围，定期手动测试联锁。需要按当地气温和药剂配伴热方案，可以联系我们，也可以先看看加药装置分类里的撬装形式。
常见问题
加药装置保温用伴热带还是保温箱好？
泵阀集中的撬装用保温箱更方便，长距离管路用伴热带加保温棉。两种经常组合使用。
加药装置冬季停机时要放空吗？
长时间停机且没有伴热的话，建议放空吸入管、标定柱和泵头，再用清水冲洗一遍，防止冻裂和结晶。
加药装置低液位探头冬天为什么误报？
常见原因是探头表面结晶、浮球被冰卡住或接线盒进了冷凝水，先清理探头，再检查接线盒防水。
次氯酸钠加药装置也要伴热吗？
在冰冻地区一般要，但温控点要设低一些。温度太高会加快次氯酸钠分解，管路里容易出气泡。
伴热带坏了怎么及时发现？
给伴热回路加电流监测或故障报警，接进控制柜，保温箱内再放温度传感器做低温报警。
