加药在线稀释装置怎么配：组成、接法和常见坑
加药在线稀释装置就是让计量泵直接打原液，在管道里按比例兑进稀释水，混匀后再送到投加点。它省掉了稀释箱和搅拌机，但对水压、联锁和混合的要求更高，配不好比稀释箱还麻烦，下面按现场经验把它拆开讲。
加药在线稀释装置和稀释箱有什么区别
传统做法是先在药箱里把原液兑成稀溶液，再用泵打出去。药箱要定时配药，配药浓度靠人，换班时最容易出偏差。
在线稀释反过来：原液不动，计量泵打的是原液，稀释水在另一条管路上连续流动，两者在混合点汇合。好处主要在这几方面：
- 不用人工配药，浓度由泵的流量和水的流量决定；
- 药剂停留时间短，像次氯酸钠这类会分解的药剂衰减更少；
- 投加管里流量变大，长距离输送时不容易堵，响应也更快；
- 少了药箱和搅拌机，占地和日常清洗工作量都小。
代价是多了一条水路和一套联锁，水一断，管道里就是原液。
哪些场合适合在线稀释加药
不是所有药剂都适合加药在线稀释装置，下面几种用得最多：
- 乳液型 PAM：原液黏稠，必须充分兑水才能活化，在线稀释是常规做法；
- 次氯酸钠：投加点远或者投加量小，兑水后流量变大、管线响应快；
- 小流量药剂：泵只开很小冲程时精度变差，兑水后投加管不容易出现断流。
要小心的是浓硫酸这类遇水大量放热的药剂，不能随便在管道里直接兑水，具体方案要按药剂安全资料和设计规范来定。
加药在线稀释装置的组成
一套完整的加药在线稀释装置，主要分原液、稀释水和混合三段：

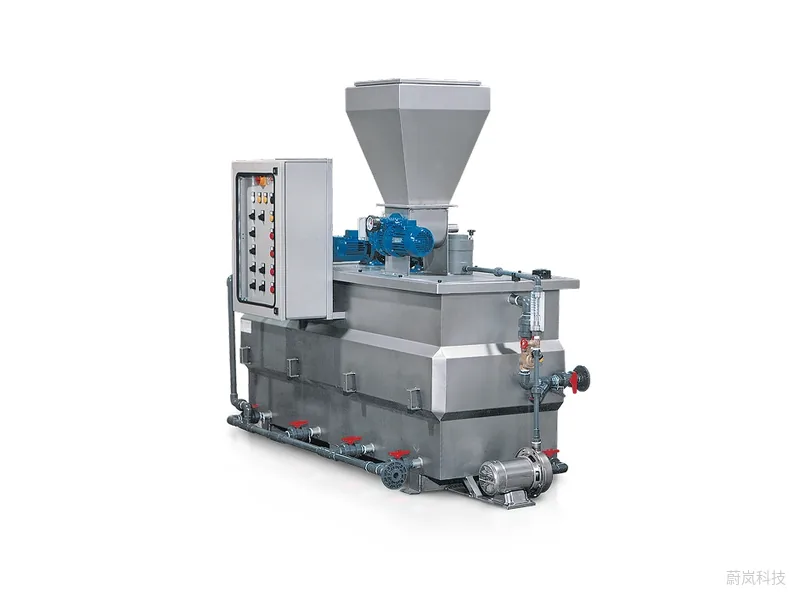

图 1：Doseuro H 系列聚电解质制备装置（粉剂版）。图片来源：Doseuro官网（FPZ）
- 原液段：储罐、底阀或吸入管、计量泵、背压阀、安全阀、脉动阻尼器；
- 稀释水段：过滤器、减压阀、电磁阀、转子流量计或流量开关、止回阀；
- 混合段：注入点、静态混合器、压力表，后面接投加管到投加点。
控制上最少要做一条联锁：稀释水流量开关没信号，计量泵就停。这条不做，迟早会在投加管里留一段原液。
道茨在线稀释设备的做法
意大利道茨（Doseuro）的 H 系列聚电解质制备装置，就把在线稀释做进了成套设备里。乳液版用柱塞计量泵把乳液打进静态混合器，和稀释水混合后进入后面的箱体；粉剂版则用料斗加容积式螺杆投粉。
按原厂样本，这类装置能连续制备 300～5000 L/h 的聚合物溶液，带溶解、稀释和熟化箱，有水量和药量控制，混合器和电控柜都在厂内接好线。设备选型可以看加药装置，PAM 成套设计思路见PAM一体化加药装置设计，道茨其他产品在道茨品牌页。
稀释水管路怎么配
稀释水这条线决定了比例稳不稳。几个要点：
- 水压要稳：前面加减压阀，水压一波动，稀释比例跟着变；
- 计量泵出口压力要够：注入点的水压就是泵的背压，泵的额定压力要高过它并留余量；
- 注入点装止回阀：防止稀释水倒灌进泵头，尤其是泵停的时候；
- 用软化水：硬水兑次氯酸钠容易结垢，混合器和投加管会慢慢堵。
管材按药剂选，次氯酸钠的管材选择可以参考次氯酸钠加药管材。
静态混合器和注入点
原液进管道后要靠静态混合器混匀，单靠一段直管和三通，PAM 这种黏稠药剂很容易形成“鱼眼”。混合单元的数量和长度跟管径、流速有关，以混合器厂家的选型资料为准。
注入点尽量顺着水流方向插入管道中心，别贴着管壁注入，否则原液沿管壁流走，混不开还会腐蚀管道。
在线稀释常见的坑
- 断水没联锁，投加管里积一段原液，下次开机投加点浓度突然变高；
- 稀释水量随管网压力变化，药量看着没变，实际浓度一直在漂；
- 背压阀没装或失效，原液靠虹吸直接被水流吸走，计量泵失去计量作用；
- 注入点贴壁注入，原液混不开，混合器前那段管子最先被腐蚀。
结论
加药在线稀释装置适合乳液 PAM、次氯酸钠和小流量药剂，核心要点是：稀释水压力稳定、断水必须停泵、混合要充分。原液段按常规计量泵配置，稀释水段配减压阀、流量开关和止回阀，混合段用静态混合器，浓硫酸这类放热药剂另行评估。现场条件不同配法也不同，可以联系蔚岚把药剂、投加点和管路情况发给我们一起核对。
常见问题
加药在线稀释装置能完全代替稀释箱吗？
多数液体药剂可以。粉剂 PAM 还需要溶解和熟化时间，一般仍要配溶药箱，只是乳液和液体药剂可以直接在线稀释。
稀释比例怎么控制？
靠计量泵流量和稀释水流量的比值。水量用转子流量计或电磁流量计监测，泵按水量或工艺信号调节。
为什么在线稀释后药效反而变差？
多半是没混匀或稀释水太硬。检查静态混合器和注入点位置，次氯酸钠最好用软化水兑。
停泵时稀释水要不要一起关？
要。先停泵再延时关水，把投加管里的药冲干净；开机时先开水再开泵，顺序用联锁固定下来。
计量泵背压阀还需要装吗？
需要。注入点有水压时虹吸风险小一些，但水压一变化就可能过量，背压阀能保证计量精度。
