道茨Doseuro计量泵接线图：电机和变频控制接法
Doseuro计量泵接线图其实分两张：一张是电机主回路，一张是调节冲程或转速的控制回路。很多现场只接了电机就开机，后面要上自动控制才发现信号线没预留，这篇按原厂样本把两部分拆开讲，端子编号一律以该型号说明书为准。

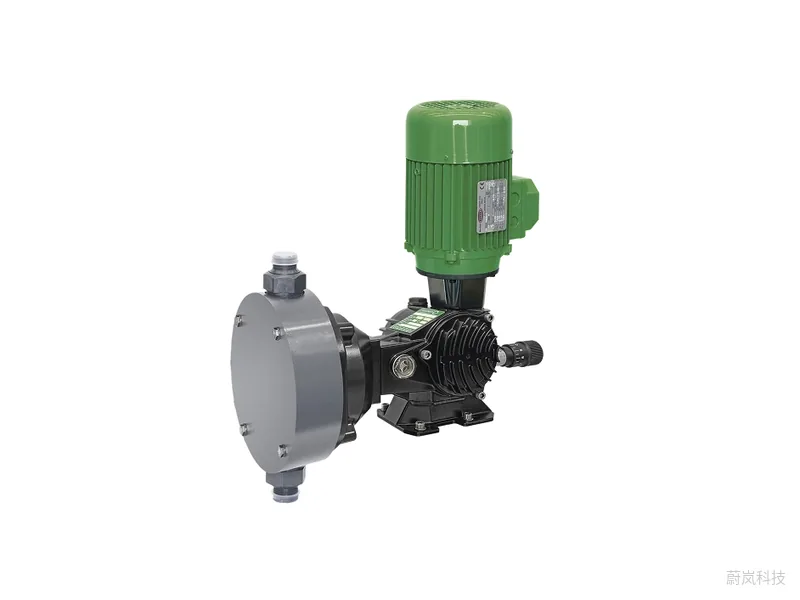

Doseuro计量泵接线图先看电机铭牌
道茨电机驱动泵用的是符合 IEC 和 NEMA 标准的四极电机，Model D 机械隔膜泵的电机功率在 0.18～0.75 kW 之间。铭牌上会同时印两组电压，这就是判断接法的依据。
欧洲版资料里，标准三相电机的电压写法是这样的：
- 50 Hz：220～240 V 对应三角形（Δ），380～415 V 对应星形（Y）；
- 60 Hz：220～280 V 对应三角形，380～480 V 对应星形；
- 单相电机的标准电压是 230 V、50 Hz。
美国版样本还列了 208～230/460 V、60 Hz 的三相电机和 115 V 单相电机。进口泵到货先核对铭牌，别默认是国内常见规格。
星形和三角形怎么选
国内工厂三相电网线电压是 380 V，对应铭牌上 380～415 V 那一档，所以绝大多数情况接星形。如果现场是 220 V 三相电，才改成三角形。
接线盒盖内侧一般贴有连接片示意图，照着摆连接片就行。这里有个常见的坑：有人看到“星三角”就以为要配星三角启动柜。其实这些小功率电机直接启动就够了，星三角只是说明电机能接两种电压，不是启动方式。
接好以后点动一下看转向。电机过载保护按铭牌电流整定，外壳接地线一定要接，PVC 泵头的泵也不能省。
冲程执行器的信号接法
道茨柱塞泵和液压隔膜泵的冲程调节有三种方式，选型代码里分别对应：
- 手动：PDP 系列用直线千分尺螺杆调，泵停着或运行中都能调；
- 电动：伺服电机执行器接 4-20 mA 信号，也可以要 PROFIBUS 或其他总线接口；
- 气动：气动伺服执行器，控制信号是 3～15 PSI。
4-20 mA 执行器要接两路线：一路是执行器自身的电源，一路是来自 PLC 或控制器的模拟信号。信号线用屏蔽线，单独穿管，屏蔽层单端接地，别和电机动力线捆在一起。有没有位置反馈输出、反馈接哪个端子，以该型号说明书为准。
信号和流量的对应关系更详细的讲法，可以看计量泵4-20mA和脉冲控制。
RAPIDA 2.0变频电机的接线
想调转速而不是调冲程，道茨给弹簧回程 SR 系列配了 RAPIDA 2.0 变频电机。它是三相异步电机加一块变频板，内部有变压器，进线只要单相 220 V，现场接线反而比普通三相泵简单。
这块变频板能接的信号比较全：

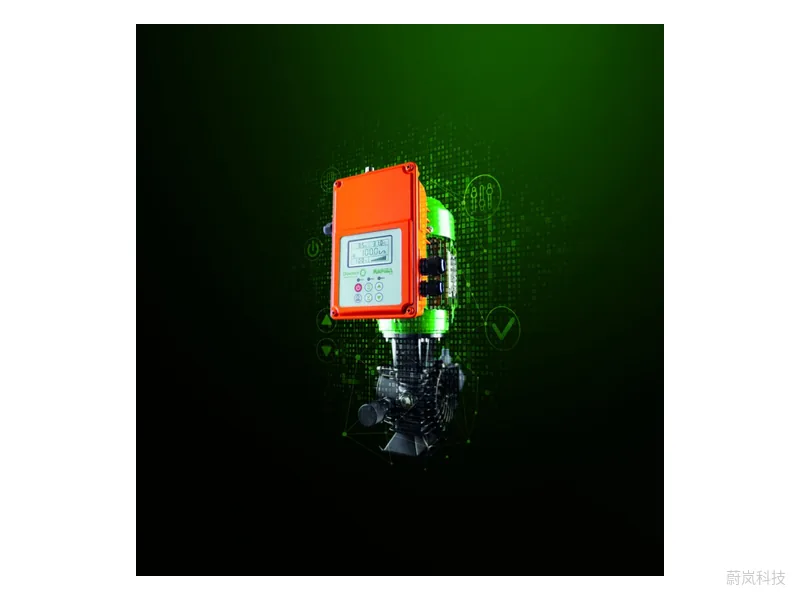

图 1：Doseuro RAPIDA 2.0 变频电机。图片来源：Doseuro官网（FPZ）
- 模拟量输入，支持 4-20 mA、0-20 mA、0-10 V、2-10 V；
- RS485 串口，走 Modbus RTU 协议；
- 液位传感器输入，药箱见底可以停泵；
- 远程报警继电器输出，任何报警都能送到中控。
显示屏能看当前流量、转速百分比或频率，还有批量加药、定时启动和排气模式。原厂说明它可以装到已有的 SR 泵上，老泵改自动控制时值得考虑。
如果不用 RAPIDA，而是自己配通用变频器，变频器和电机之间不要再串接触器，低频长时间运行要考虑电机散热，参数按电机铭牌设，具体能调到多低转速以该型号说明书为准。
防爆场合的接线要点
道茨各系列都能做 ATEX 版本，美国版样本还列了危险区域用的防爆电机。防爆泵接线比普通泵多几步：
- 电缆进线要用配套的防爆格兰头，密封圈规格要对；
- 执行器、液位开关这些附件也要满足同等防爆等级；
- 国内项目一般还要看防爆合格证，进口泵到货前就该确认。
安装和调试中常见的其他问题，可以参考道茨计量泵安装与故障排除，同类电机泵的通用接法见机械隔膜计量泵接线。
接完线后的试车检查
按Doseuro计量泵接线图接完，别急着把冲程开到满。先把冲程或转速放在低位，点动确认转向，再空载跑几分钟听齿轮箱有没有异响。然后给 4-20 mA 信号从低到高走一遍，看执行器动作方向和控制器显示是否一致，方向反了多半是信号设置问题，不要硬改电机接线。最后测一下运行电流，跟铭牌对比，偏高就要查出口压力和背压阀。
结论
Doseuro计量泵接线图拆开看并不复杂：主回路按铭牌电压选星形或三角形，380 V 电网多数接星形；控制回路根据选型代码，可能是 4-20 mA 执行器、气动执行器、PROFIBUS，或者 RAPIDA 2.0 变频电机。端子号和反馈接法以随机资料为准，防爆场合附件要一起确认。还没定型号或拿不准接法，可以把铭牌照片发给我们，联系蔚岚帮你核对，也可以先看道茨品牌页。
