计量泵容积效率说白了就是一个比例：每一冲程实际打出去的药液，占泵腔理论扫过容积的多少。样本上写 50 l/h，现场一标定只有四十出头，很多时候问题不在泵坏了，而在这个比例。

理论排量是按膜片行程和有效面积算出来的。实际排量要扣掉膜片受压变形、阀球回座时倒流、泵腔里残留的气泡这些损失。损失越多，计量泵容积效率越低。

计量泵容积效率受哪些因素影响

现场常见的影响因素大致有四类：

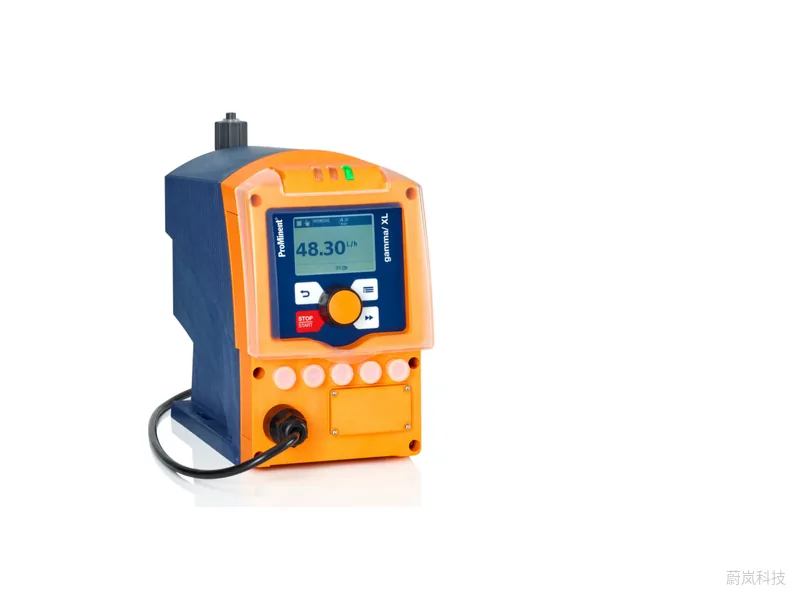

图 1：普罗名特 gamma/XL 电磁计量泵。图片来源：ProMinent官网

这些因素叠在一起，所以同一台泵在不同管路上的实际流量差别可能不小。

看官方样本时有个细节很多人没注意：流量数字是在什么压力下测的。普罗名特 ProMinent 的 Sigma/1 说明书在技术数据里标的是“最大背压下的最小流量”，比如 10050 型号在 10 bar 下是 50 l/h，每冲程 4.0 ml，冲程频率 205 次/分，数据以 20 ℃ 清水为准。

说明书第 16 章还给了两张流量曲线。一张是流量随冲程长度变化，另一张是流量随背压变化。后一张就是计量泵流量与压力关系的直观表达：背压降低时，实际流量会比铭牌值偏高一些；背压升高时，曲线往下走。

这也解释了为什么同一台泵在低压管路上标定会“超标”。铭牌值是按最不利工况给的，实际工况压力低，容积效率反而高。

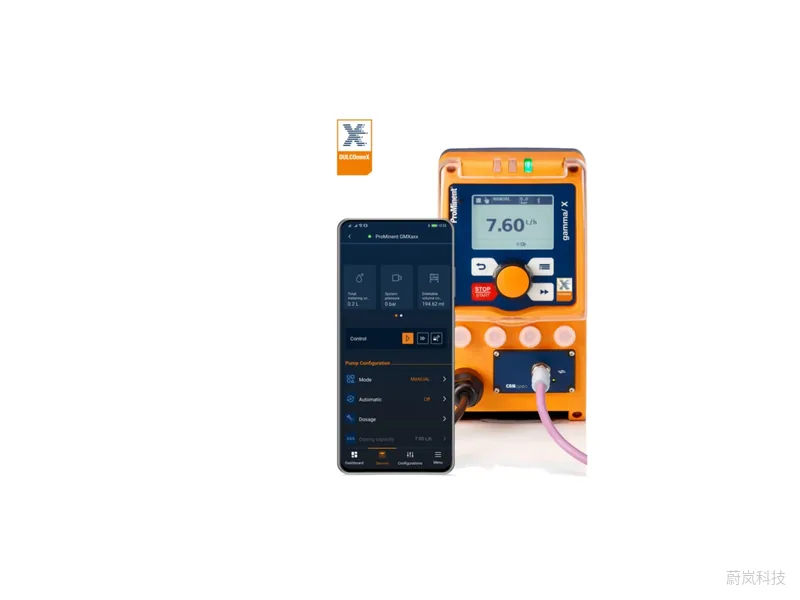

gamma/X 电磁计量泵官网技术参数同样标的是最大背压下的流量，还把标准泵头和自排气泵头放在一起对比。以 GMXa 0708 为例：

两者驱动一样、冲程频率一样，差出来的这部分可以看作结构带来的容积效率差。自排气泵头要让气体顺利排出，泵腔结构和标准泵头不同，代价就是每冲程少打一些。GMXa 1604 更明显，标准泵头最高 16 bar、3.6 l/h，自排气版本只能到 10 bar、2.2 l/h。

官网还注明，高粘度泵头的流量要低 10% 到 20%，vPTFE 膜片最高只能用到 10 bar，流量也可能比标准膜片低 10% 到 20%。

容积效率没法靠调参数“修好”，但可以把损失压小，或者在选型时留出余量。

选型时，别按需要的流量正好卡铭牌值，一般按实际需求留出 20% 到 30% 的余量，同时确认铭牌流量对应的背压。用易产气的药液，自排气泵头值得选，只是要按它的低流量来核算。

安装时，出口装背压阀，让泵始终在稳定的压力下工作。吸入管路尽量短，减少气体进入。

运行时，定期用标定柱实测，按实测值修正冲程或频率。Sigma/1 说明书给的重复精度是 ±2%，前提是安装正确、工况稳定、冲程长度不低于 30%。冲程开得太小，误差会放大。

一些带压力检测的电磁泵可以自动补偿。官网介绍 gamma/XL 能识别泵头进气、超压和无压力，并对压力波动做补偿，适合背压变化大的场合。

不用拆泵，用标定柱就能估个大概。先记下泵的冲程频率和冲程长度，按样本给的每冲程排量算出理论值；再在正常背压下用标定柱实测 1 分钟的吸入量，两者一比就是现场的计量泵容积效率。

测的时候注意三点：背压要和平时运行一致，药液温度别和平时差太多，测之前先把泵腔气体排干净。同一台泵隔几个月测一次，比值明显往下走，多半是阀球磨损或膜片老化了，比等到工艺报警再查要省事。

计量泵容积效率反映的是理论排量和实际排量之间的差距。背压、阀的回座、气体和死区容积都会拉低它，计量泵流量与压力关系也正是由这些损失决定的。

看样本先看流量对应的背压和泵头型式，选型留余量，安装加背压阀，运行靠标定修正，实际流量才能稳住。流量偏低的排查可以参考加药泵出药量不足和计量泵流量不稳定；需要按工况核算流量，欢迎联系选型。

没有统一数字，取决于泵型、背压和介质。厂家通常直接给出最大背压下的实测流量，比给效率百分比更实用。

铭牌流量是按最大背压给的。实际背压更低时，膜片变形和泄漏损失变小，流量自然偏高。

用次氯酸钠、过氧化氢这类易产气药液时值得。只是同型号流量会低一些，选型要按自排气版本的数据核算。

误差会变大。Sigma/1 的 ±2% 重复精度要求冲程长度不低于 30%，太小的流量建议换小规格泵。

影响明显。gamma/X 官网注明高粘度泵头流量要低 10% 到 20%，而且不是所有介质都能自吸。
