计量泵出口压力波动大是什么原因：阀、阻尼器和管路排查
压力表指针一会儿冲上去、一会儿掉下来，管道跟着抖，支架螺栓都震松了。计量泵出口压力波动大，是往复泵现场最常见的投诉之一。
先说一句实在话：往复式计量泵本身就是一下一下往外推液体的，出口压力有脉动是正常的。问题是波动幅度大到影响计量、损坏仪表、振坏管道，那就得查了。
先分清：正常脉动还是异常波动
判断方法很简单，看三点：

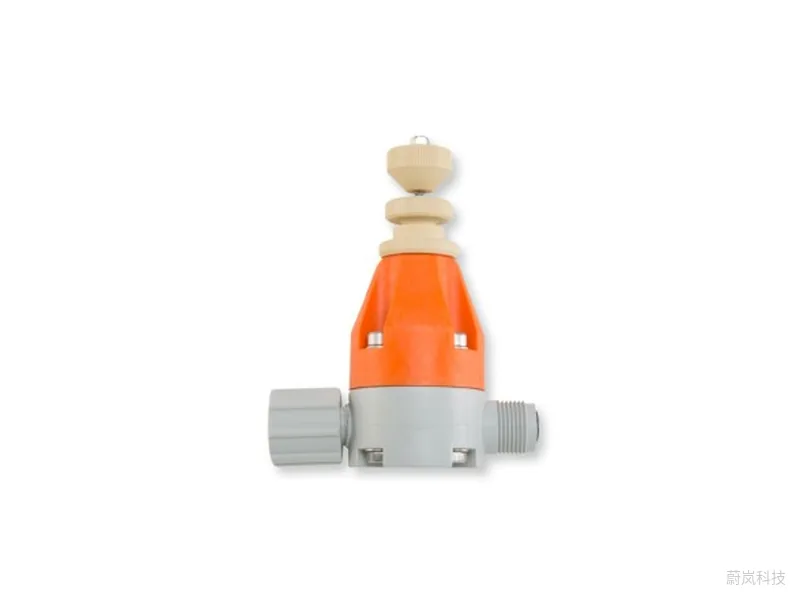

图 1：ProMinent 计量泵背压阀。图片来源：ProMinent官网
- 压力表指针摆动和泵的冲程同步，幅度不大，属于正常脉动。
- 摆动幅度明显变大，或者跟以前比变了，说明有东西变了。
- 摆动没有规律，时高时低，还伴随流量下降，多半有故障。
另外，压力表本身要装缓冲器或隔膜保护，不然指针一直猛摆，表很快就坏了，读数也不准。
计量泵前后压力怎么看
计量泵前后压力，指的是吸入侧和出口侧的压力。排查时最好两边都装表。
- 吸入侧：压力太低甚至负压，泵吸不满，出口就会忽高忽低。
- 出口侧：正常应该稳定在背压阀设定值上下，脉动幅度跟冲程同步。
如果吸入侧压力也在剧烈波动，问题多半在吸入管路，不在出口。
计量泵出口压力波动大的常见原因
1. 单向阀故障
出口单向阀的阀球磨损、阀座有杂质或结晶，关不严，每个冲程都有回流，压力就会乱跳。吸入单向阀漏，同样会造成出口压力不稳。这是第一个要查的地方。
2. 背压阀设定不对或失灵
出口压力太低时，背压阀负责给泵一个稳定的背压。背压阀没装、设定太低或者阀芯卡住，出口压力会跟着管路状态乱变。调整方法可以看 背压阀怎么调。
3. 脉动阻尼器失效
阻尼器的作用就是削平脉动峰值。气囊破了、预充压力不对、安装位置太远，阻尼器就起不到作用，计量泵出口压力波动大的问题会一下子冒出来。阻尼器的原理可以参考 脉动阻尼器原理。
4. 吸入条件差
吸入管太长、太细，药液粘度高，或者药箱液位太低，泵吸入时会产生汽蚀和气泡。含气的液体被压缩，出口压力就不稳。次氯酸钠这种会产气的药剂尤其明显。夏天药液温度高，产气更多，有的现场白天波动大、晚上好一些，原因就在这里。遇到这种情况，泵头选带自动排气的，吸入管走向避免高点，效果会好很多。
5. 管路布置问题
出口管路太长、弯头太多、管径太小，加速度阻力会放大脉动。管道支架不够，管子跟着脉动共振，压力表读数也会跟着跳。
6. 泵本身的问题
隔膜疲劳、液压泵的补油阀或排气阀故障、冲程调节机构松动，都可能让每个冲程的排量不一样，出口压力自然跟着变。
现场排查顺序
按从易到难的顺序走，能省不少时间：
- 核对压力表是否完好，有没有缓冲器。
- 查背压阀设定值，和图纸或调试记录对比。
- 查阻尼器预充压力，一般按工作压力的 60%–80% 充气，以说明书为准。
- 拆检出口、入口单向阀，清理结晶和杂质，必要时换阀球阀座。
- 检查吸入条件：液位、过滤器、吸入管径和长度。
- 检查管道支架和走向。
- 最后才是拆泵头查隔膜和液压部分。
压力怎么调、调到多少合适，可以看 计量泵压力调节。
怎样从设计上减少波动
如果是新项目，几件事一开始做好，后面就少麻烦：
- 出口装背压阀和阻尼器，阻尼器尽量靠近泵出口。
- 吸入管短而粗，避免高点存气。
- 管道支架间距合理，泵出口附近加固定支架。
- 选泵时冲程频率别太高，大流量可以选双头泵，脉动相互抵消。
ProMinent 普罗名特 等品牌的电机泵都有配套的阻尼器和背压阀，可以成套选。
和流量不稳的关系
计量泵出口压力波动大，往往跟流量不稳一起出现。压力波动可能是原因，也可能是结果，排查时两者要一起看。流量不稳的其他原因可以参考 计量泵流量不稳原因。
结论
计量泵出口压力波动大，先分清是正常脉动还是异常，再看计量泵前后压力，判断问题在吸入侧还是出口侧。常见原因依次是单向阀关不严、背压阀设定不对、阻尼器失效、吸入条件差和管路布置不合理。按从简单到复杂的顺序排查，大部分问题在阀和阻尼器这一步就能找到。
需要帮忙分析现场压力波动，可以 联系我们。
常见问题
计量泵出口压力表指针一直摆正常吗？
和冲程同步的小幅摆动是正常的，幅度突然变大或没有规律就要排查。
阻尼器预充压力怎么定？
一般按系统工作压力的 60%–80% 预充，具体以阻尼器说明书为准。
没有背压阀会怎样？
出口压力低时容易虹吸和过量投加，压力和流量都不稳定。
吸入侧装压力表有必要吗？
有必要。看计量泵前后压力，才能分清问题在吸入还是出口。
换了单向阀还是波动怎么办？
继续查阻尼器、背压阀和吸入条件，最后再拆泵头检查隔膜。
