电磁计量泵上的f是什么意思：频率显示和单位
电磁计量泵上的f是什么意思？多数电磁泵上，F和冲程频率有关，前面的数字一般就是每分钟冲多少次，单位是次/分。但各品牌用法不一样，具体以你手上那台泵的说明书为准。这篇写给刚接手加药间、对着面板一头雾水的运维人员。新道茨的产品资料可以在新道茨品牌页查到，常见电磁泵型号汇总在电磁计量泵分类里。
我在现场被问得最多的，就是数码管上那个字母到底是什么。下面用两个品牌的真实资料举例，看完基本能对上号。
电磁计量泵上的f是什么意思：先看是哪种泵
电磁计量泵靠电磁铁吸合推动隔膜，每吸合一次就是一个冲程。所以它的流量只由两样东西决定：每个冲程推多少药（冲程长度），每分钟冲多少次（冲程频率）。
面板上的数字和字母，大多是在告诉你这两样里的频率，以及泵现在是手动还是外控。机械隔膜泵、柱塞泵用电机驱动，面板逻辑完全不同，不能套用。
新道茨DM系列：F是手动状态的标志
新道茨电磁泵说明书里，DM系列（4-20mA电流控制型）写得比较清楚：
- 手动状态下，屏幕显示类似“120F”，这时泵处于手动状态下的停止状态，按Start/Stop键开始工作，工作频率就是面板上显示的数字；
- 说明书原话是“当数码管显示F时，即泵为手动调节状态”，按增减键改数字，就是改当前工作频率，从而调节流量；
- 切到自动状态时面板显示“000A”，A闪烁表示停止，不闪烁表示在运行，此时泵按外部电流大小自动调节频率。
所以在这台泵上，电磁计量泵上的f是什么意思可以这样理解：F本身是手动模式的标记，前面的三位数才是频率。另外，DP系列（脉冲控制型）用的是H和P，H代表手动，P代表外部脉冲控制。同一个品牌不同系列都不一样，更别说换个牌子了。
不管哪种状态，说明书都提到红色指示灯会闪烁，闪烁的快慢就是当前工作频率，看灯也能大致判断泵在不在打。
单位是什么：次/分和spm

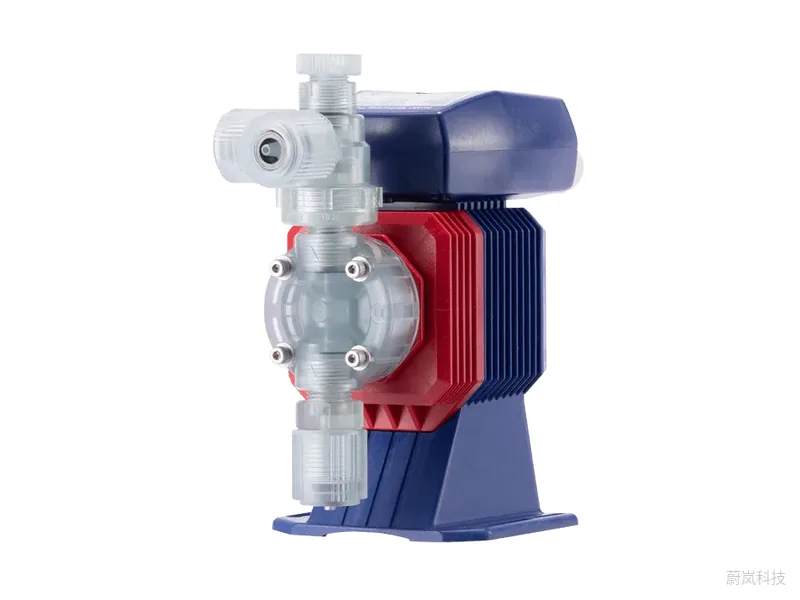

频率的单位一般是次/分，英文资料写成spm（strokes per minute）。IWAKI官网上EHN-R系列写的是数字控制器，冲程频率1到360 spm，可以一次一次地精确设定，再配合冲程长度调节，流量范围就比较宽。它的面板上显示的是spm数值，没有用F这个字母。
也有少数泵直接显示流量，单位是L/h或mL/min。比如普罗名特gamma/X这类泵，可以直接按l/h设定。遇到这种面板就别再找频率了，读数已经是流量。

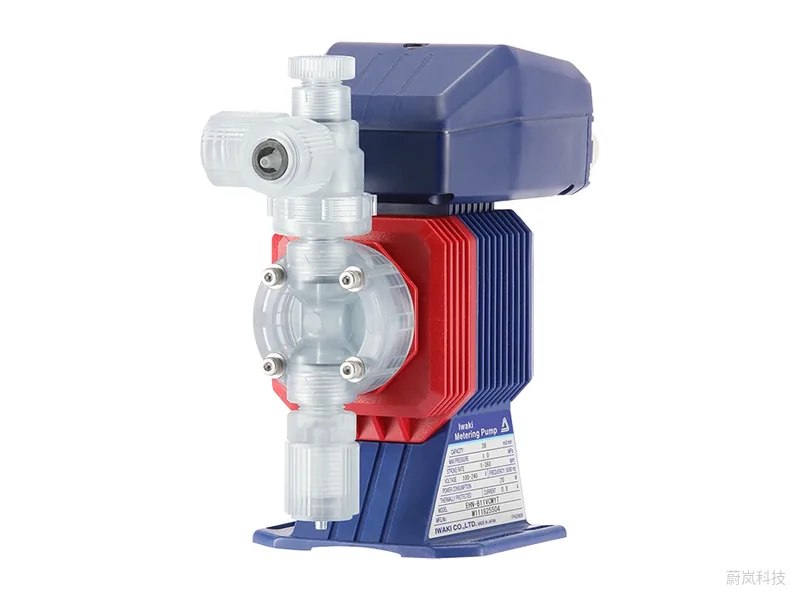

图 1：IWAKI EHN-YN 系列电磁计量泵。图片来源：IWAKI官网
读数怎么换算成流量
新道茨说明书给的公式是：工作流量 = 最大流量 ÷ 120（或160）× 当前工作频率。这里的120或160，是该型号的最大工作频率，以铭牌和说明书为准。
举个思路：一台最大频率120次/分的泵，面板显示60，冲程长度没动的话，实际流量大约是最大流量的一半。要是冲程长度也调过，就要再乘一次冲程百分比。
公式只是估算。实际流量会随背压、药液黏度变化，要准就得上标定柱实测，详细做法可以看冲程频率换算和电磁泵流量调节。
看错F的几个常见情况
现场最常见的误会有三种：
- 把F当成故障码。看到字母就以为报警，其实泵只是停在手动状态，按一下启动键就走了；
- 把频率当流量。面板显示120，以为是每小时120升，结果药量差了好几倍；
- 外控模式下改手动数字。泵在A或P状态时，手动设的频率不起作用，得先按A/M键切回手动。
新道茨DFD、DP这几个系列的面板区别，站里有DFD和DP的对比，IWAKI的按键操作可以看EHN面板设置。
拿到一台陌生的泵怎么核对
铭牌和说明书不在手边时，可以按这个顺序自己摸清楚：
- 抄下铭牌上的型号和最大流量，有的铭牌也印了最大冲程频率；
- 看字母变化。按一下A/M或模式键，观察字母是不是在F、A、H、P之间切换，能切换的一般就是模式标记；
- 数红灯。泵运行时对着秒表数一分钟里红灯闪了多少下，和面板数字差不多，说明数字就是频率；
- 量一次流量。用量筒或标定柱接一分钟，对照公式估算值，差得多就要查背压和吸入管路。
做完这四步，基本能判断面板上每个字符代表什么。实在对不上，再找厂家要对应版本的说明书，别凭感觉去调。
结论
电磁计量泵上的f是什么意思，要分品牌看。在新道茨DM系列上，F标在数字后面表示手动调节状态，数字就是当前工作频率；A代表电流自动控制，DP系列的H、P分别是手动和脉冲。多数电磁泵的频率单位是次/分，也就是spm，换算流量用“最大流量 ÷ 最大频率 × 当前频率”再乘冲程百分比，最后用标定柱确认。拿不准的面板，可以拍照联系我们帮你对说明书。
常见问题
电磁计量泵单位f啥意思？
多数情况下和冲程频率有关，单位是次/分。新道茨DM系列上F是手动状态标记，前面的数字才是频率。
计量泵面板显示120F是故障吗？
不是。新道茨DM系列显示120F表示手动状态下停止，按Start/Stop键泵就按120的频率开始工作。
spm和次/分是一回事吗？
是一回事。spm是strokes per minute的缩写，就是每分钟冲程次数，IWAKI等品牌的资料里常用这个写法。
频率调到最大流量还是不够怎么办？
再看冲程长度是不是调到了100%。两个都到顶还不够，说明泵选小了，要换更大流量的型号。
为什么外控模式下按键改不了频率？
外控模式下频率由外部电流或脉冲决定，手动设定不生效。先按A/M键切回手动，再调数字。
