液压隔膜计量泵补油阀的作用和调整方法
液压隔膜计量泵补油阀的作用，是在吸入冲程把液压油从油箱补回液压腔，弥补柱塞间隙泄漏和安全阀泄掉的油，让液压腔始终保持“满油”状态。补油不足，隔膜推不到位，流量下降；补油过量，隔膜被推过头，压在泵头的支撑板上，寿命大幅缩短。补油阀调得对不对，直接决定计量精度和隔膜寿命。
本文讲补油阀的原理、故障表现和调整方法。安全阀总是起跳的问题有单独文章，这里只在需要时提到两者的分工。
液压腔为什么需要补油
液压隔膜泵里，柱塞往复运动推动液压油，液压油再推动隔膜。理论上液压腔里的油量是固定的，但实际上柱塞和缸套之间有间隙，每个冲程都会漏掉一点油回到油箱；安全阀起跳时也会泄掉一部分油。如果没有补油，液压腔的油会越来越少，隔膜每次能推出的体积跟着减少，流量就慢慢掉下来。

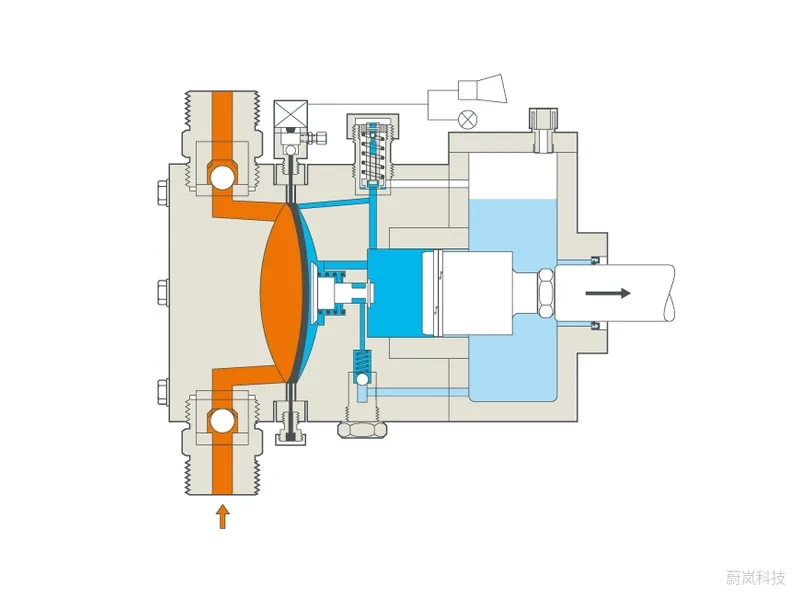

补油阀就是解决这个问题的。它一般是一个由弹簧压住的单向阀，或者由隔膜位置控制的补油机构。
补油阀的两种常见结构
弹簧式补油阀
吸入冲程末期，隔膜退到后限位，液压腔压力降到低于设定负压时，补油阀打开，油箱里的油补进来。弹簧预紧力决定补油的时机，调得太松容易过量补油，太紧则补油不足。
隔膜位置控制补油
部分高端泵用隔膜位置来控制补油，只有隔膜确实退到底时补油阀才打开，避免过量补油。LEWA ecoflow 这类泵就采用了类似的思路，现场一般不需要调整，只做清洁检查。
补油阀和安全阀的分工
安全阀管“压力太高时放油”，补油阀管“油少了时补油”，两者一出一进，共同维持液压腔的油量平衡。安全阀频繁起跳，补油阀的工作量就会变大；补油阀卡住不补，安全阀泄掉的油就补不回来。所以排查流量问题时，两个阀要一起看。
补油不足和补油过量的表现
补油不足的表现：流量慢慢下降，泵运行一段时间后比刚开机时流量低，出口压力表摆动幅度变小，液压腔里可能有气泡声。常见原因是补油阀阀芯卡住、油太脏堵住补油通道、油位过低或者油的黏度不对。
补油过量的表现：泵有明显的敲击声，隔膜表面出现压痕，换下来的隔膜中间凸起变形。常见原因是补油阀弹簧调得太松，或者吸入管阻力太大，吸入冲程负压过高，补油阀被提前吸开。
液压隔膜计量泵补油阀的检查和调整步骤

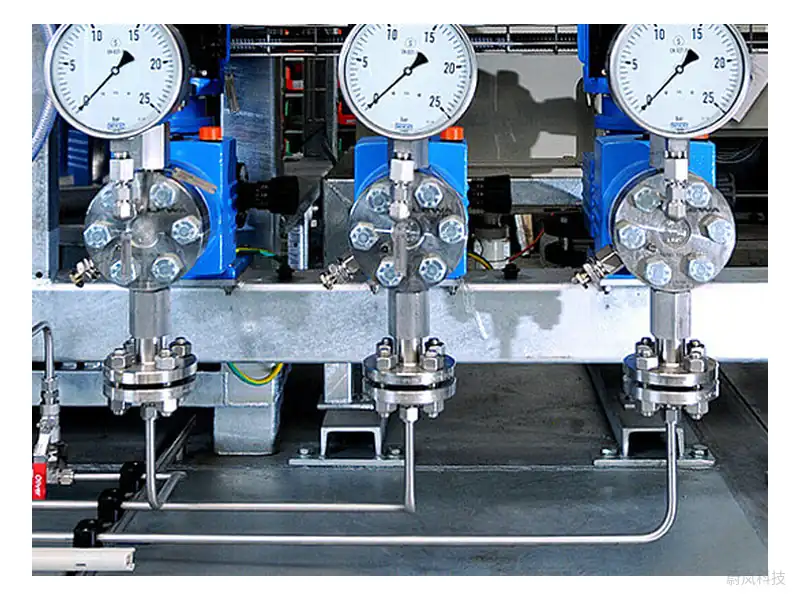

图 1：LEWA 力华 ecoflow 隔膜泵头组。图片来源：LEWA 力华官网
- 停泵、泄压，确认出口管路压力已经放掉。
- 检查油箱油位和油质，油脏或者乳化先换油，油号见液压隔膜计量泵用什么油。
- 拆下补油阀，清洗阀芯、阀座和滤网，检查弹簧有没有变形。
- 回装时按说明书给定的圈数或刻度设定弹簧预紧力，不要凭经验估计。
- 开泵排气，等液压腔里的空气排干净，再用标定柱测量实际流量。
- 流量偏低再按说明书微调补油阀，每次调整后都要重新标定。
如果补油阀调整后流量还是偏低，要看吸入侧有没有问题，可以参考液压隔膜计量泵不出药的排查思路。
日常巡检看哪些地方
补油阀本身藏在泵体里，日常巡检看不到，但可以通过几个外部现象判断它的状态。第一是油箱油位，正常运行时油位应该稳定，如果油位持续下降，说明有外漏，补油阀会一直在补油；如果油位反常上升，要怀疑隔膜破损，药液进了油箱。第二是油的颜色，液压油发黑、发白或者有乳化，说明油已经变质，补油阀的阀芯很容易被油泥卡住。第三是运行声音，补油不足时液压腔里会有空气，泵会发出比平时更明显的“咕噜”声。
建议把实际流量和油位记录在巡检表里，每周对比一次。流量下降超过一定比例，就要安排检查补油阀和液压油，不要等到完全不出药再处理。
吸入条件对补油的影响
吸入管太细、太长，或者底阀、过滤器堵塞，吸入冲程时泵头里的负压会比设计值大，隔膜后面的液压腔压力也跟着降低，补油阀可能被提前吸开，造成补油过量。所以检查补油阀时，也要顺带看一眼吸入管的管径和过滤器，排除吸入侧阻力过大的问题。
结论
液压隔膜计量泵补油阀负责把漏掉和泄掉的液压油补回来，补少了流量掉，补多了伤隔膜。维护时要和安全阀一起看，先保证油位和油质，再清洗检查补油阀，最后按说明书设定并用标定柱验证。型号资料可以看液压隔膜计量泵和力华 LEWA，需要备件或者现场判断，可以联系我们。
常见问题
液压隔膜计量泵补油阀需要经常调吗？
不需要。出厂已设定好，只有更换补油阀、弹簧或者流量明显异常时才调。
换油后流量变低是补油阀的问题吗？
多数是液压腔里有空气，先按说明书排气，再看补油阀。
补油阀堵了会有什么现象？
流量逐渐下降，开机初期正常，运行越久越低。
补油阀和安全阀能互换吗？
不能，两者结构和设定压力不同，作用也相反。
隔膜中间凸起变形是什么原因？
常见是补油过量，隔膜被推过头，要检查补油阀设定和吸入管阻力。
