加药装置包含哪些设备：从药箱到注入点逐个说清
做方案、报预算，或者验收一套撬装设备时，经常有人问：加药装置包含哪些设备？光说一句“药箱加计量泵”是不够的，少了哪个小件，现场都会出问题。
下面顺着药液从配制到进入管道的方向，一个一个讲。画加药装置结构示意图时，也可以照这个顺序排。
加药装置包含哪些设备：先看整体
一套常规加药装置，按功能大致分成五块：

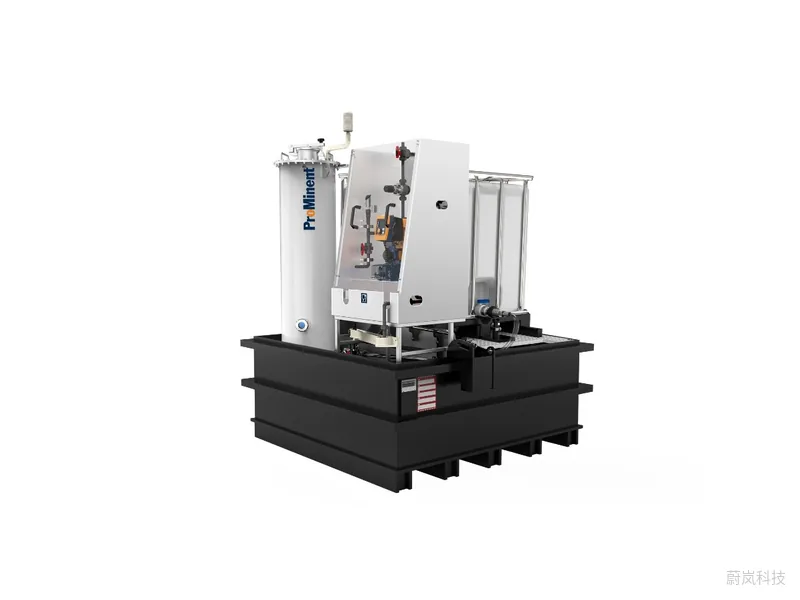

图 1：ProMinent DULCODOS 安全型加药站。图片来源：ProMinent官网
- 储药与溶药：溶药箱、储药罐、搅拌器。
- 液位与进料：液位计、进水阀、底阀、过滤器。
- 计量输送：计量泵，一般一用一备。
- 管路附件：安全阀、背压阀、脉动阻尼器、压力表、单向阀。
- 电气控制：控制柜、变频器或 4–20 mA 信号、联锁报警。
具体是哪几样，要看药剂种类、投加量和自动化要求。
储药和溶药部分
溶药箱和储药罐
材质跟着药剂走：次氯酸钠、PAC 多用 PE 或 PP，强酸强碱要核对耐腐蚀表。容积一般按一到几天的用量来算，太小要频繁配药，太大药液可能变质。
搅拌器
固体药剂和 PAM 需要搅拌溶解，液体药剂一般不需要。PAM 搅拌转速不能太快，否则会把分子链打断，效果变差。
液位与进料部分
液位计用来看余量，也用来做低液位保护。低液位时要停泵，否则计量泵空转，隔膜和阀球磨得很快。
泵吸入口前面通常装 Y 型过滤器和隔离阀，方便清洗和检修。过滤器网孔别太细，粘稠药液会把它堵死。
计量泵：装置的核心
计量泵决定了投加准不准。一般一用一备，并联安装，切换时关阀就行。选型时按最大投加量留 20%–30% 余量，压力按注入点压力加管路损失来定。

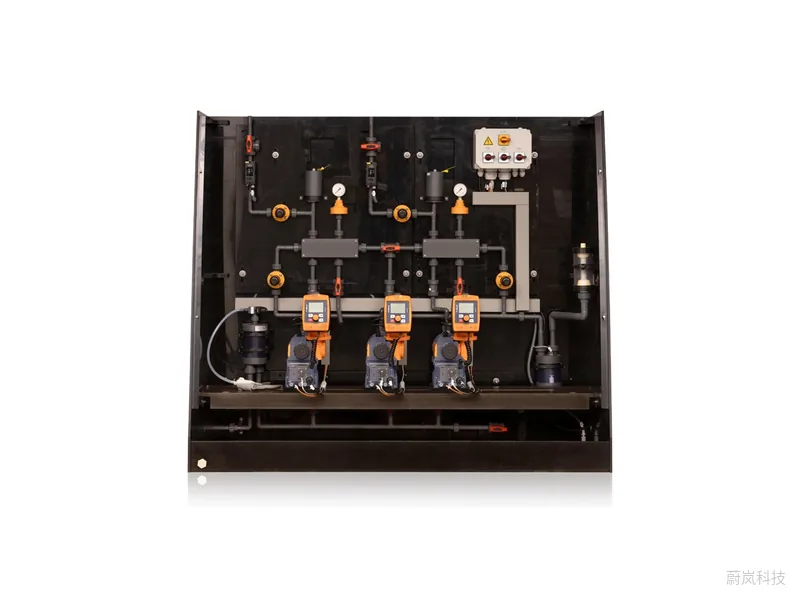

小流量可以用电磁计量泵，大流量或高压选电机驱动隔膜泵。ProMinent 普罗名特 这类品牌也提供整套成撬的加药装置，泵、阀门和控制都在一块面板上。
PAC 装置的常见规格可以参考 PAC 加药装置规格。
管路附件：最容易漏掉的一块
很多现场的问题出在这里，加药装置包含哪些设备，这一块要列清楚：
- 安全阀：防止出口堵死时把泵和管路憋坏，设定方法见 加药装置安全阀设定。
- 背压阀：出口压力太低或有虹吸时，保证泵的计量精度。
- 脉动阻尼器：削平压力脉动，管路长、流量大时必装，安装要点见 阻尼器安装。
- 压力表：配隔膜保护，判断泵和管路状态。
- 单向阀和注入阀：防止主管道介质倒灌。
- 校验柱：在线标定流量，不用拆管。
不同药剂，配置差别在哪
同样叫加药装置，药剂不同，设备清单差别不小：
- 次氯酸钠：容易产气，泵头要选带排气阀的，吸入管尽量短，管路和阀门用 PVC 或 PVDF，避免用金属件。药箱要避光，存放时间不宜过长。
- PAC：液体 PAC 直接投加即可，固体 PAC 需要溶药箱和搅拌器，溶药浓度一般配到百分之十左右，太浓容易结晶堵管。
- PAM：要有专门的溶解熟化箱，搅拌慢、时间长，泵最好选螺杆泵或大流道隔膜泵，粘度高时吸入管要加粗。
- 硫酸、盐酸：材质是重点，浓硫酸和稀硫酸适用的材质不一样，还要考虑酸雾排放和人员防护。
- 液碱：冬天要注意结晶，户外管路需要伴热保温。
所以问加药装置包含哪些设备，最好先把药剂名称、浓度、投加量和注入点压力报清楚，清单才列得准。
电气控制部分
控制柜负责启停、一用一备切换和报警。自动投加时，计量泵接收 4–20 mA 或脉冲信号，按流量或余氯调节。常见联锁有低液位停泵、超压停泵、主管道无流量停泵。
户外的装置要考虑防雨和防晒，药剂间要考虑通风和防腐。
配置中常见的失误
验收时多看几眼，下面这些问题出现频率很高：
- 没装安全阀，或者安全阀泄放口没接回药箱。
- 出口压力很低却没有背压阀，流量忽大忽小。
- 吸入管太长、太细，泵吸不上药。
- 次氯酸钠管路用了不耐腐蚀的材质，没多久就渗漏。
- 没有校验柱，流量全靠估计。
次氯酸钠系统的流向可以对照 次氯酸钠加药流程图。
结论
加药装置包含哪些设备，按药液流向看就清楚了：溶药储药、液位进料、计量泵、管路附件和电气控制五块。最容易被省掉的是安全阀、背压阀、阻尼器和校验柱，而这几样恰恰决定了装置能不能稳定、安全运行。画结构示意图或核对报价清单时，逐项对照能少走很多弯路。
需要按工况配一套加药装置，可以 联系我们。
常见问题
加药装置一定要一用一备吗？
连续投加、不能停的工艺建议一用一备，间歇小流量投加可以单泵加备件。
液体药剂需要搅拌器吗？
一般不需要。固体药剂溶解和 PAM 配制才需要搅拌。
背压阀和安全阀能省一个吗？
不能。两者作用不同，背压阀保证计量精度，安全阀防止超压损坏。
校验柱有什么用？
在线测量计量泵实际流量，调试和定期标定都用得到，不用拆管路。
加药装置结构示意图要画哪些内容？
药箱、泵、阀门、仪表的位置和流向，管径、材质和控制信号最好也标上。
