PCB厂中央加药系统：多点投加和自动配药怎么做
PCB厂中央加药系统，就是把废水站要用的酸、碱、混凝剂、絮凝剂、破络剂等集中在一个加药间配制和储存，再用计量泵分别送到各条处理线的反应池。核心有两件事：自动配药保证药箱不断料、浓度稳定，多点投加保证每个池子拿到该拿的药量。
这篇写给 PCB 厂的环保主管、设备工程师和做废水站改造的设计方。线路板厂废水分流细，含铜、络合、油墨、酸碱等往往各走一条线，每条线都有自己的 pH 调节、破络、混凝和絮凝池，加药点一多，分散加药就很难管。下面按“配药—储药—输送—投加—控制”的顺序讲架构。
PCB厂中央加药系统为什么要集中
分散加药的常见状况是：每个反应池旁边一个小药桶，靠人工兑药，浓度时高时低，药桶周边腐蚀严重，交接班时漏补一桶药，出水就超标。集中以后，药剂只在加药间一处卸车、配制和储存，人员接触酸碱的机会少，药耗也能按线统计。
集中也有代价：输送管线变长，计量泵离投加点远，管路沿程阻力和背压都要重新算；一旦加药间停电或某种药断料，影响的是全厂而不是一条线。所以架构上要提前想好备泵、备罐和报警。
配药环节：全自动化学加药装置怎么配
液体药剂
硫酸、液碱、液体 PAC 这类一般直接从槽车卸进储罐，再按需要稀释。稀释罐上装高、低液位开关，低液位时自动开配药水阀和原液泵，到高液位停止；浓度靠原液和水的进量比例来定，比例先现场标定，再固化到程序里。
粉剂药剂
PAM 多用干粉，需要干粉投加机、溶解罐和熟化罐，配成后再转入储药罐。三腔式配药的分工可以参考全自动加药装置工作原理，这里不展开。
配药这一段最常见的坑是液位开关选错型。浮球开关在 PAM 罐里容易被挂料卡死，硫酸罐要注意开关材质耐不耐浓酸，具体以产品资料为准。
多点投加的两种架构
一点一泵
每个投加点配一台计量泵，从储药罐或日用罐直接吸药。好处是每个点的流量独立可调、互不干扰，单台泵坏了只影响一个点。新道茨机械隔膜泵说明书里也明确建议：一台泵给多个投加点加药时，点与点之间哪怕压差很小，压力最低的点也会多拿药，计量精度没法保证，所以每个加药点最好单独一台泵。
总管分配加末端计量
药剂用输送泵打进一条环形总管，各反应池旁边从总管取药，再用本地计量泵投加。适合投加点多、分布远的大型废水站。注意总管要保持一定压力并回流到储罐，防止药剂在管里沉积结晶；本地计量泵的吸入口压力随总管波动，必要时加稳压措施。
一般来说，投加点不多、都在加药间附近，选一点一泵；点多、跨度大，再考虑总管分配。泵的配置思路还可以看一用一备还是多点投加。

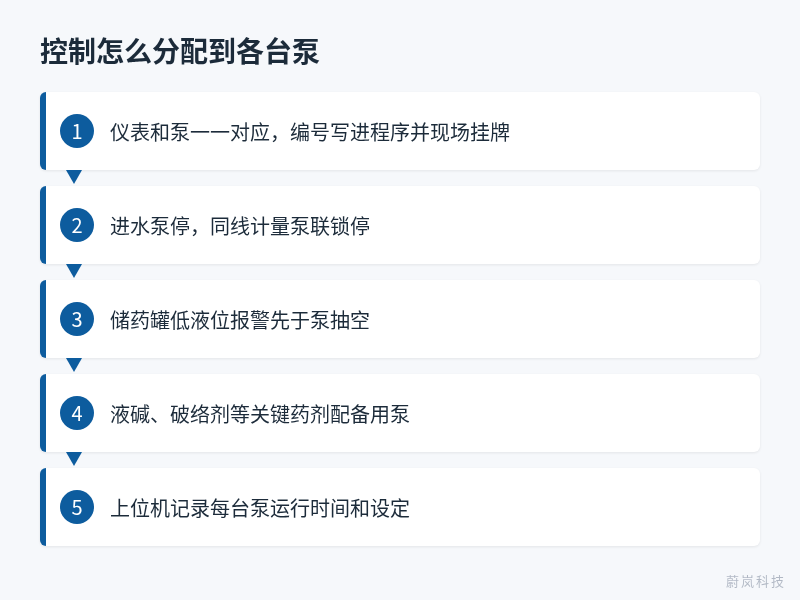

控制怎么分配到各台泵
每个反应池一般有自己的 pH 或 ORP 仪表，信号进 PLC，由 PLC 输出 4–20mA 或脉冲给对应计量泵，不要一个仪表带多台泵。几个要点：
图 1：仪表和泵一一对应并挂牌，可避免接错线导致酸碱投反。
- 仪表和泵一一对应，在程序里写清楚编号，现场挂牌，避免接错线导致酸碱投反。
- 进水泵停止时，同一条线的计量泵要联锁停，防止空池加药。
- 储药罐低液位报警要先于泵抽空，给配药留出时间。
- 关键药剂（液碱、破络剂）配备用泵，故障时自动切换或至少能手动快速切换。
- 上位机记录每台泵的运行时间和设定，方便按线核算药耗。
联动逻辑更完整的写法见污水处理自动加药系统。
材质和安全
PCB 废水站的药剂几乎都有腐蚀性。泵头、管路、阀门按药剂选材：硫酸、液碱、PAC 常用 PVC 或 PVDF；含氧化剂的药剂慎用金属。不同药剂的管线用颜色或标签区分，酸碱管线尽量不要并排共用支架上的同一层。
检修任何一路加药管之前，先停泵、关两端阀门、泄压，再拆接头；操作人员戴面屏、耐酸手套和围裙。酸碱储罐区要设围堰和洗眼器。
结论
PCB厂中央加药系统的思路可以概括为：药剂集中配、按线分开投。配药端用液位联锁做到自动配药，投加端优先一点一泵，点多且远时再用总管分配加末端计量；每个反应池的 pH/ORP 信号单独对应一台计量泵，关键药剂留备泵。把废水分线情况、每条线的药剂种类和投加点位置发给我们，联系选型可以帮你出一版加药间布置和泵的配置。成套设备可以看加药装置，配套仪表看pH/ORP 在线仪表。
常见问题
PCB厂中央加药系统一定要用 PLC 吗？
投加点多时建议用。几台泵、几个仪表的小系统，用控制器直接带泵也能做，但联锁和记录会弱一些。
一台大泵分几路给几个池子行不行？
不推荐。各路背压不同，压力低的那路会多拿药，计量不准。
储药罐要备几天的量？
通常按药剂到货周期和日用量来定，并留出配药时间，具体看现场管理习惯。
破络剂和液碱能不能共用一条管？
不能。不同药剂混在管里可能反应或结晶，每种药剂单独走管。
老废水站改中央加药，原来的泵还能用吗？
多数能用。先核对原泵的流量、压力和泵头材质，再算新管线的背压，够用就保留。
