造纸加药系统怎么配：施胶、助留和杀菌剂的计量投加
造纸加药主要集中在湿部，也就是从配浆到网部这一段。施胶剂、助留助滤剂、湿强剂、干强剂、杀菌剂、消泡剂，少的四五种，多的十来种，每一种的投加点、浓度和计量要求都不一样。
很多纸厂的问题不是药不好，而是加得不稳：车速一变，药量没跟上，纸的施胶度、留着率就跟着波动。下面按药剂类型讲讲造纸加药系统怎么配。
造纸加药的常见药剂和投加点
湿部药剂大致可以这样分：
图 1：ProMinent Sigma/3 电机驱动隔膜计量泵。图片来源：ProMinent官网
- 施胶剂：AKD、ASA 或松香胶，一般加在机外白水或冲浆泵前后，ASA 乳化后要尽快用完。
- 助留助滤剂：阳离子聚丙烯酰胺、微粒体系，常加在压力筛前后，离网部越近剪切越小。
- 湿强剂和干强剂：PAE、阳离子淀粉，多加在浓浆段，留出足够的反应时间。
- 杀菌剂：控制腐浆和粘泥，通常是冲击式间歇投加，加在白水池和浆池。
- 消泡剂：加在白水和网下池，量小但要连续。
投加点决定了泵出口要克服的压力。加在浆池、白水池基本是常压；加在冲浆泵出口或压力筛进口，背压就要按管道压力算，留足余量。压力筛进口这类点位压力不低，泵出口安全阀的设定值也要跟着核一遍。
造纸计量泵流量和压力怎么定
造纸加药一般按吨纸用量来算。先拿到每吨纸的药剂用量、纸机最大产量和药液稀释浓度，算出最大投加流量，再按 20% 到 30% 留余量选泵。

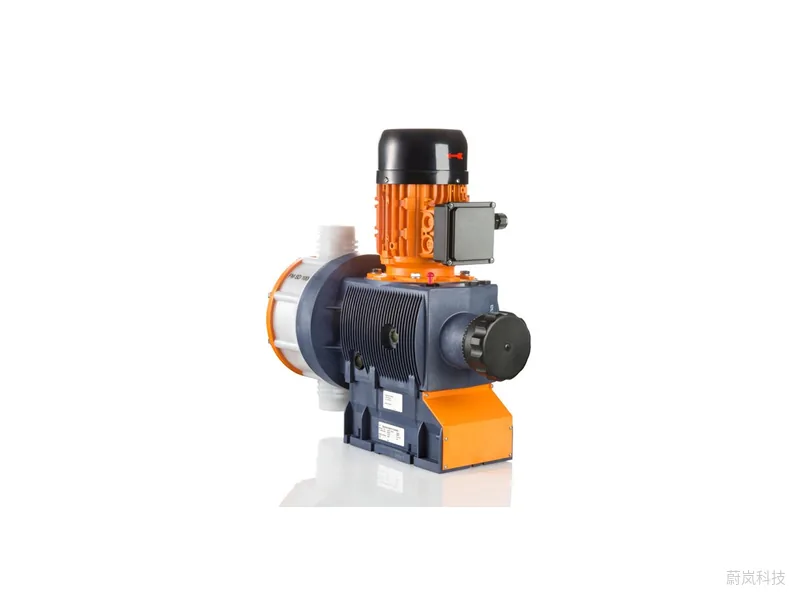

流量范围差别很大。消泡剂、染料可能每小时几升，阳离子淀粉、施胶剂能到每小时几百升。以 ProMinent 电机驱动隔膜泵为例，官网给的范围是：Sigma/2 50 至 420 l/h、对应 16 至 4 bar；Sigma/3 146 至 1030 l/h、12 至 4 bar。大药量点位选这一档，小药量用电磁泵就够了。
粘度高的药剂要单独核
阳离子淀粉、部分助留剂和湿强剂粘度不低，吸入管太细、泵速太快都会吸不上。吸入管径放大一档，泵尽量低位安装、正压进药，必要时选适合高粘度的泵头和阀。粘稠药液不上药的排查，可以看 PAM 加药不上药。
一套造纸加药撬里有什么
每种药剂通常是一套独立的小系统：储药罐或吨桶、溶解或稀释罐、搅拌器、液位计，泵前装 Y 型过滤器和阀门，泵后装安全阀、背压阀、脉动阻尼器和压力表，最后经注入阀进管道。
造纸加药现场药剂种类多，建议每套撬挂清楚的药名牌，管路按药剂分颜色。检修时拆错管、接错药的事故，比泵本身出故障还常见。泵房最好留出冲洗水点和排液沟，换药、清罐都方便。
按车速和产量联动
纸机车速、定量一调整，药量就要跟着走。造纸加药常见的控制方式有三种：
- 手动定量：靠操作工按产量改冲程，适合小纸机，波动大。
- 4-20 mA 联动：DCS 按车速或浆流量算出信号，送给造纸计量泵调频率或冲程。
- 流量闭环：药液管上装流量计，实测值反馈给 DCS 修正，适合施胶剂、助留剂这类对质量影响大的药。
Sigma/2 这类泵可以选变频电机或带控制功能的版本，接 DCS 比较方便。
多种药剂的顺序和间距
湿部药剂之间会互相影响。阳离子助留剂和阴离子垃圾、硫酸铝和施胶剂之间都有先后顺序，加错了效果打折。一般原则是：反应慢的往前放，剪切敏感的往后放，两个投加点之间留出混合距离。这一点和水处理里 PAC、PAM 的顺序道理类似，可以参考 PAC 与 PAM 加药顺序。
造纸加药现场常见的坑
注入点堵。淀粉、施胶剂在注入口容易结块，建议用带冲洗的注入阀，停机前冲一次。
杀菌剂腐蚀。部分杀菌剂氧化性强，泵头和管路材质要按药剂核，PVC 不一定都合适。
稀释水不稳。很多药是在线稀释后再加，稀释水压力一波动，实际浓度就变。稀释水最好单独稳压。
一台泵带多点。为了省泵，一台泵分几路，结果每路流量都不准。关键药剂一个点一台泵，或者用多泵头。
结论
造纸加药的核心是按药剂分开管理：先定投加点和背压，再按吨纸用量和最大产量算流量，选对造纸计量泵的规格和泵头，最后用 4-20 mA 或流量闭环跟车速联动。
粘稠药液、氧化性杀菌剂和在线稀释这几处最容易出问题，设计时就要考虑进去。需要按你的纸机参数核算泵型，可以 联系选型。
常见问题
造纸加药一般用什么泵？
小药量的消泡剂、染料用电磁计量泵，大药量的淀粉、施胶剂用电机驱动隔膜计量泵，粘度特别高的可考虑螺杆泵。
助留剂加在哪里效果好？
一般在压力筛前后，离网部近一些。具体位置要看纸机流程和剪切点，最好做留着率对比试验。
杀菌剂要连续加吗？
多数纸厂采用冲击式间歇投加，按时间程序控制。连续低剂量投加也有，按腐浆情况定。
造纸计量泵怎么和车速联动？
DCS 按车速或浆流量算出 4-20 mA 信号，送给泵调频率或冲程；关键药剂再加流量计闭环修正。
ASA 施胶剂为什么要现配现用？
ASA 乳化后容易水解，放久了效果下降，所以一般在线乳化、尽快加入系统。
