计量泵维修手册不是买泵时附送的废纸，现场修泵最快的路子就是先翻它。很多师傅习惯凭经验拆，拆到一半发现阀球方向记不住、螺丝拧多紧也没数，最后泵是装回去了，漏点却换了个地方。

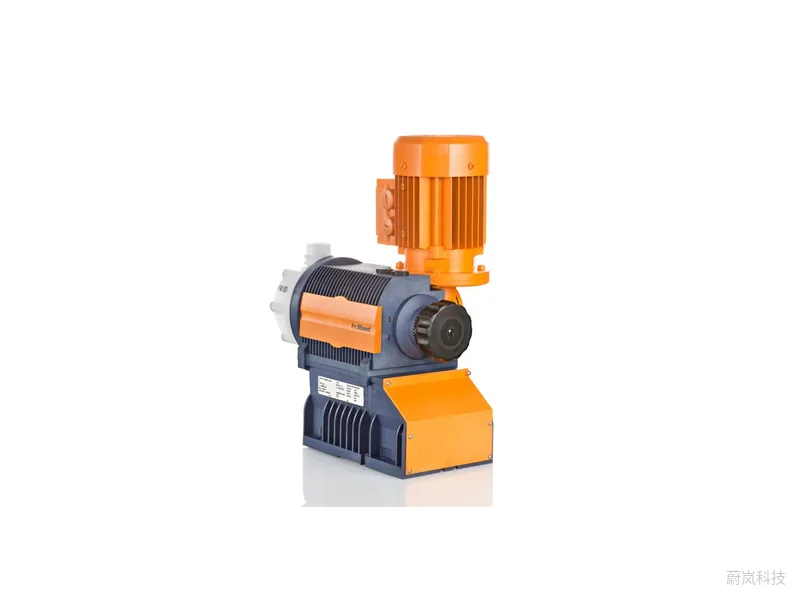

这篇以普罗名特 ProMinent 的 Sigma/1 基本型电机驱动隔膜计量泵说明书为例，讲讲一本计量泵维修手册里哪几章最有用、故障表和拆装图该怎么对着看。别的品牌章节名不一样，但思路大体相通。

计量泵维修手册里先看哪几章

拿到计量泵维修手册别从第一页往后翻。Sigma/1 这本说明书有九十多页，真正修泵时常用的是五块：维护、维修、故障排除、爆炸图和易损件清单。

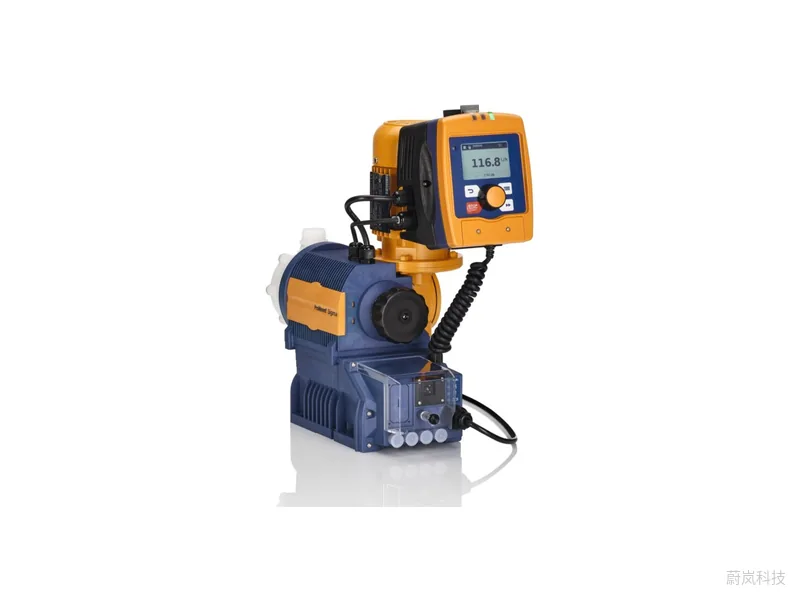

图 1：普罗名特 Sigma X S1Cb 控制型电机驱动计量泵。图片来源：ProMinent官网

计量泵维修手册里没写的拆解，比如动力端内部，一般就别自己动了。厂家把它划在服务范围里，有它的道理。

故障表的用法很简单：先描述现象，再在表里找原因，一行一行排除。难的是现象要说准。“泵不打药”太笼统，手册里分成了好几种情况。

Sigma/1 的故障表大概是这几行。冲程满行程、也排过气，泵还是吸不上液，原因写的是阀脏或磨损，另一条是药液里有大于 0.3 mm 的颗粒，处理办法是在吸入管上加过滤器。

达不到高压，可能是阀的问题，也可能是电机接线错了或电压掉了，后两条标明要电工处理。

后板位置往外渗液，先查泵头螺丝是否松了，要按规定力矩对角拧紧；螺丝没问题再看膜片是否泄漏。膜片破裂传感器动作，说明工作膜片已经破了，直接换膜片。电机很烫，手册指向出口管路严重缩径。

表的最后一行是“其他故障，联系厂家服务”。这一行别忽略，它等于告诉你：表里对不上的，别硬修。

剖面图和爆炸图是这本计量泵维修手册里最值钱的几页。Sigma/1 的泵头剖面图标出了吸入阀、膜片、排出阀、泵头、后板和安全膜片的位置，阀的剖面图又把平垫、阀体、阀球、阀座、阀帽一一编号。

拆之前先拍照，再对着剖面图确认流向。手册专门提醒，修球阀时要注意吸入和排出接口的流向，装反了药液可能从泵头漏出来。

还有两个细节，修过泵的人多半踩过坑：

PTFE 密封垫只能用一次。压过的 PTFE 垫已经不能可靠密封，回装必须换新的。
泵头螺丝要按力矩拧。Sigma/1 泵头螺丝的拧紧力矩是 4.5 到 5.0 Nm，换完膜片运行 24 小时后要复查一次，PP、PC、TT 材质的泵头每季度还要再查。

力矩扳手很多维修班组没有。拧得太狠会把塑料泵头压变形，太松又会从后板渗液，两头都吃亏。

计量泵维修手册几乎每一章开头都重复同样的话：先断电，再泄压，然后按药剂安全技术说明书选合适的介质把泵冲洗干净。

这三步看着啰嗦，其实是在保命。管路里憋着压力时松开接头，药液会喷出来；次氯酸钠、硫酸这类介质溅到脸上，后果比泵坏了严重得多。

打开安全阀时也要小心。手册写明里面有预压很大的弹簧，可能弹出来，要戴护目镜。带变频电机的版本，断电后要等 3 分钟再开接线盒。

易损件章节按泵头规格分了 FM 50、FM 65、FM 120 三种备件包，每种又按材质版本区分，订货前先看铭牌上的型号代码，别只报“Sigma/1 的膜片”。

维护周期方面，手册给的季度检查是按大约 30% 连续运行负荷来定的。连续运转或者介质腐蚀性强，间隔通常要缩短。膜片寿命取决于系统背压、运行温度和药液性质，有磨蚀性颗粒的介质会明显缩短寿命。

手册还提到，用第三方备件可能导致输送异常。原厂备件贵一点，但尺寸和材质跟图纸对得上，返工少。更多备件说明可以看普罗名特计量泵备件和计量泵备件清单。

计量泵维修手册最该用的是故障表、剖面图和易损件清单这三部分。先按现象查表，再对着示意图拆装，按规定力矩回装，换上对应型号的原厂备件，大部分现场故障都能少走弯路。

表里对不上的、涉及动力端的，就交给厂家服务。日常排查也可以参考计量泵常见故障和膜片更换步骤；需要确认型号和备件，欢迎联系选型。

可以去品牌官网下载电子版。普罗名特在说明书首页就写明最新版本放在官网上，按铭牌型号搜索即可。

先把现象描述得更具体，比如是完全不出液还是流量偏小。还是对不上，就按表里最后一行联系厂家服务。

Sigma/1 的步骤里要先在运行中把冲程调到 0% 再停机拆。回装后再调到 100% 停机拧螺丝，这样膜片位置才对。

编号对应易损件清单和备件包。报编号和型号代码给供应商，基本不会发错货。

一般是清洗阀和更换膜片。动力端、电机内部和防爆版本的检修，建议交给有资质的技术人员或厂家服务。
