机械隔膜计量泵

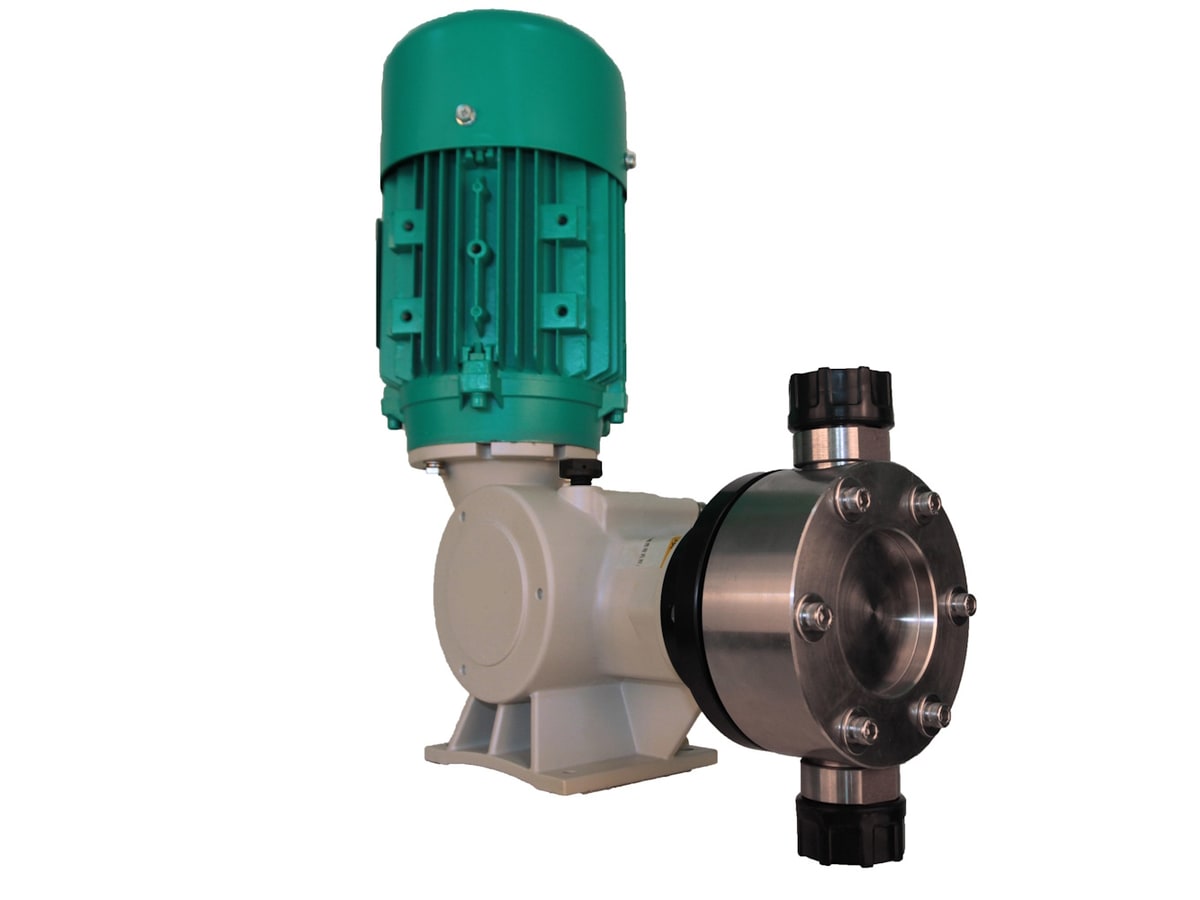

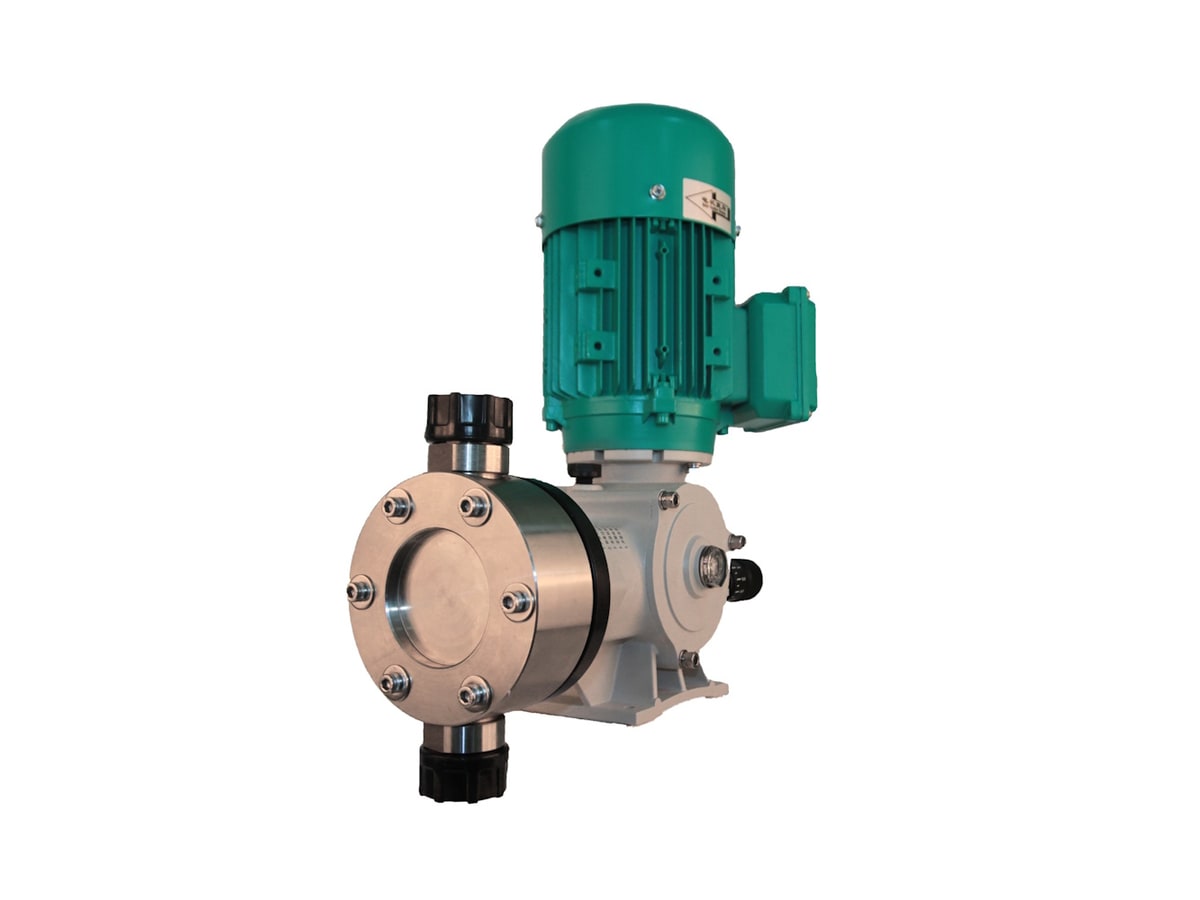

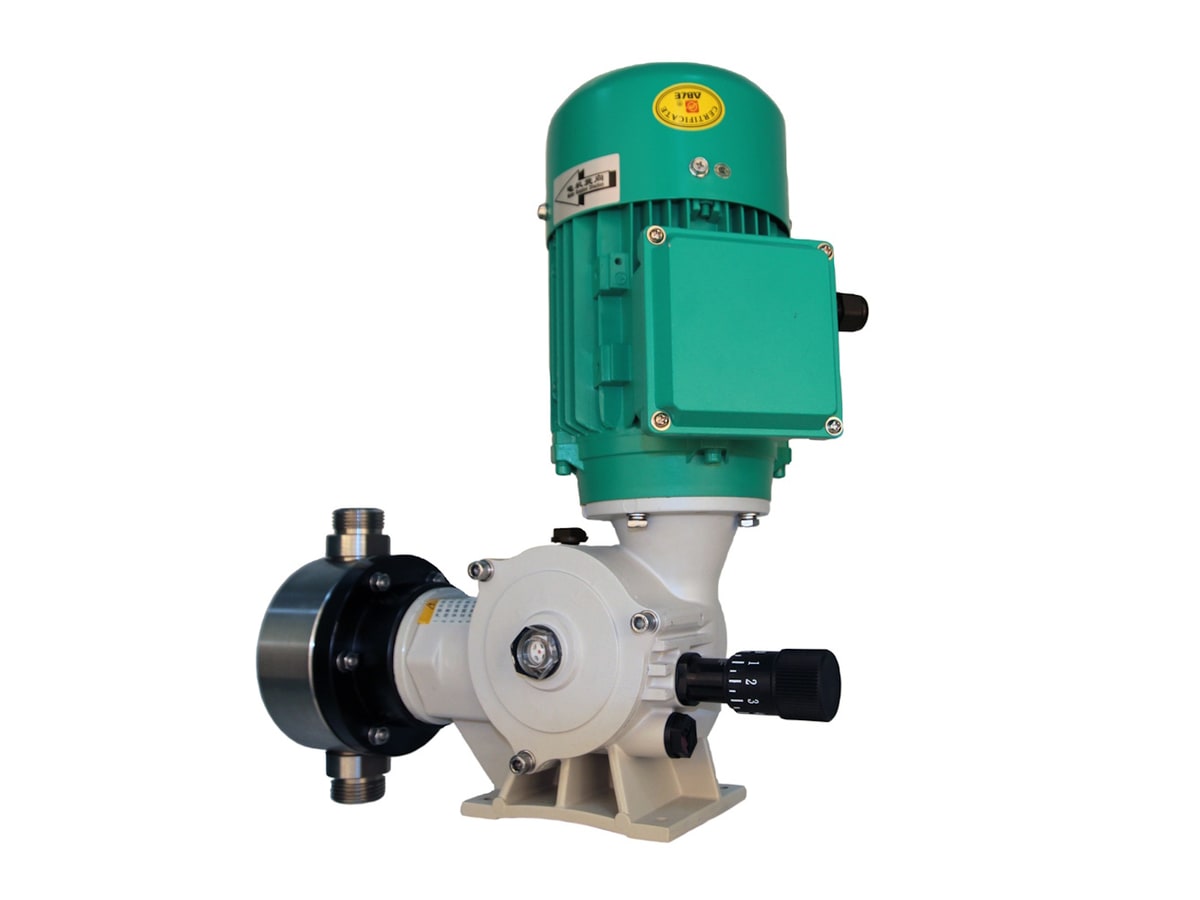

HND 系列机械隔膜计量泵
高压机械隔膜计量泵，改性 PTFE 隔膜最高压力可达 30 bar，SS316 液端，可替代部分液压隔膜泵并降低初装成本。
最大流量
47 - 160 L/h
最大压力
12 - 30 bar
调节比 / 精度
—
过流材质
SS316
防护等级
—
电源
—
适合：需要核对流量/压力与控制接口是否匹配当前加药工况（机械隔膜计量泵）。
最终选型请以介质兼容性与现场安装条件为准，欢迎询价确认。
产品特点
- 机械驱动隔膜，弹簧复位，维护简便
- 改性 PTFE 隔膜，最高压力 30 bar
- 无需液压油，长期维护成本低
- 阻尼滑杆，运行平稳低噪音
- 可配电动冲程装置（手动/4-20mA）
- 可选 PTFE 弹性单向阀与出口背压阀
技术参数
| 流量 | 47 - 160 L/h |
| 压力 | 12 - 30 bar |
| 电机功率 | 370 / 550 W |
| 液端材质 | SS316 |
| 隔膜 | 改性 PTFE，最高 30 bar |
应用场景
高压锅炉加药
反渗透阻垢投加
油气田注剂
高压工艺化学计量
材质与介质
| 液端 | SS316 |
| 隔膜 | 改性 PTFE（最高 30 bar） |
常见药剂：次氯酸钠、酸、碱、聚合物等 → 最终以询价确认兼容性。
控制与通讯
| 手动冲程调节 | 标配 |
| 电动冲程调节（手动或 4-20mA） | — |
型号与规格
| 型号 | 流量 | 压力 | 泵速 | 功率 | 备注 | |
| HND-47/3.0 | 47 L/h | 30 bar | 118 | 370 W | 行程4mm 膜片90mm 单次冲程6.6ml；液端SS316 | |
| HND-70/2.0 | 70 L/h | 20 bar | 177 | 370 W | 行程4mm 膜片90mm 单次冲程6.6ml；液端SS316 | |
| HND-115/1.8 | 115 L/h | 18 bar | 118 | 550 W | 行程6mm 膜片105mm 单次冲程16.2ml；液端SS316 | |
| HND-135/1.6 | 135 L/h | 16 bar | 118 | 550 W | 行程7mm 膜片105mm 单次冲程19ml；液端SS316 | |
| HND-160/1.2 | 160 L/h | 12 bar | 118 | 550 W | 行程8mm 膜片105mm 单次冲程22.6ml；液端SS316 |
尺寸与安装

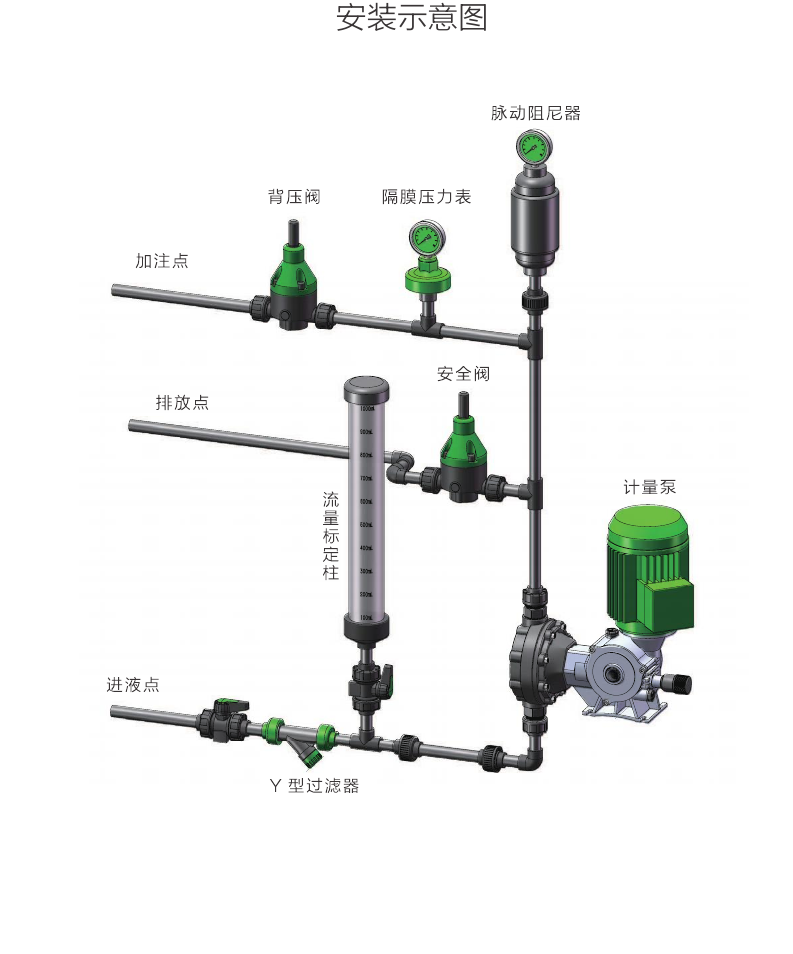

高压机械隔膜，改性PTFE最高约30 bar；液端 SS316。具体安装尺寸见机械泵安装示意图页。
