千世计量泵调节方法：冲程旋钮和频率调整
千世计量泵调节方法其实就两条线：冲程旋钮管每一冲推出多少药，电机转速管每分钟冲多少次。KD 系列标准机型的冲程数由电机和蜗轮减速比定死，日常能动手调的主要是冲程长度；要做远程自动调速，得选带 A 选项的直流无刷驱动单元。这篇写给用千世 KDV、KDH 的运维班组和做加药系统的工程师。
千世计量泵调速原理：流量由哪两个量决定
KD 是机械隔膜计量泵。电机经蜗轮蜗杆减速，偏心凸轮把转动变成滑块的往复运动，滑块轴直接带着隔膜一推一拉，泵腔容积变化，再靠泵头里的单向球阀吸进、排出。
所以流量可以拆成一个简单的乘法：单冲排量 × 每分钟冲程数。单冲排量由冲程长度决定，冲程长度就是隔膜往复的行程，用旋钮改滑块的偏心量来调。冲程数（SPM，每分钟往复次数）由电机转速和减速比决定。说明书参数表里，KDV-21H 在 50Hz 下是 48 SPM、60Hz 下是 58 SPM，KDV-12H 则是 96 和 116 SPM。同一台泵接 50Hz 和 60Hz 电源，最大排量本来就不一样，进口设备改用国内电网时要按 50Hz 那一栏核流量。
冲程旋钮怎么调：千世KD冲程调节的四步

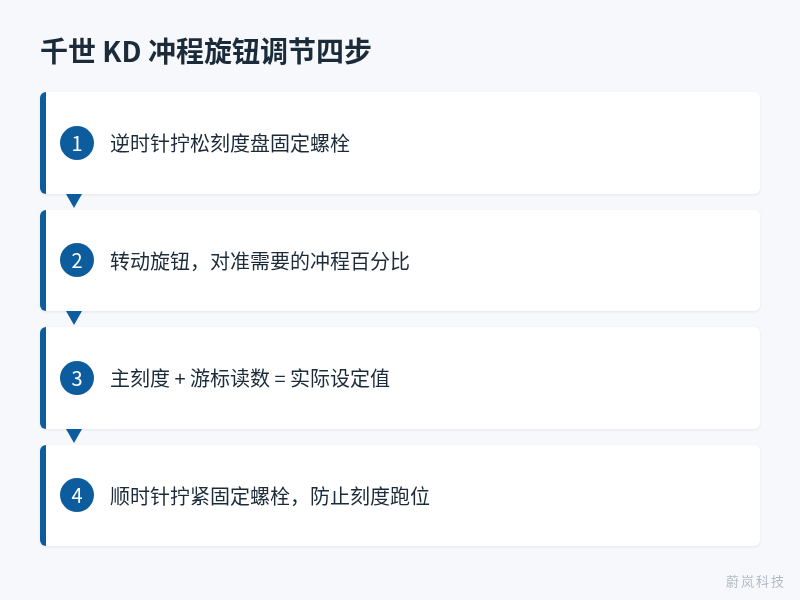

千世计量泵调节方法里，旋钮这一步说明书只写了四句：
图 1：有效流量调节范围是 20%～100% 的冲程长度，低于 20% 读数和实际差得多。
- 逆时针拧松刻度盘的固定螺栓。
- 转动旋钮，对准需要的冲程百分比，刻度以 % 表示。
- 读数时把主刻度和游标的数值相加，得到实际设定值。
- 设好以后顺时针拧紧固定螺栓，防止运行中刻度跑位。
运行中调还是停机调
中文说明书写的是运转和停机状态都可以调，英文版说明书则明确建议在泵运转时调旋钮。现场我们一般泵转着调，手感顺。旋钮不要拧过 0% 以下或 100% 以上，到头了还硬拧，伤的是调节轴。
刻度不是线性到底的
说明书注明有效流量调节范围是 20%～100% 的冲程长度。低于 20% 读数和实际差得多。不同机型旋钮转一圈对应的百分比不同，手册里把 KD-61H、12H，KD-22H～23H，KD-33L～54L 分组画了曲线，换型号别照搬上一台的圈数。
频率怎么调整：标准机型和A选项的区别
标准 KD 配三相电机，按固定转速跑，没有面板可设冲程数。按千世计量泵调节方法，标准机型不调频率，只调冲程。
需要按信号自动加药时，千世资料里给的方案是型号代码中的 A 选项，也就是 BLDC 直流无刷电机加控制单元。它的思路是：
- 外部送进 4-20mA 信号，内置微处理器按 PID 控制电机转速，转速跟着信号成比例变化。
- 资料写明有效流量可在全量程的 5%～100% 范围内调，比单靠冲程的 20% 下限宽。
- 自带隔离的 4-20mA 反馈输出，能直接接 PLC 或上位机看实际状态。
至于标准机型能不能外加变频器调速，要看电机铭牌和低频散热，以该型号说明书和供货方确认为准，不建议自己随便接。接线细节可以看这篇千世计量泵接线图。
千世计量泵调节方法里最容易漏的一步：实测标定
刻度只是起点。说明书自己也讲，出厂性能曲线是常温清水、厂内管路下测出来的，不代表你的现场管路和药液。
标定柱装在吸入管上，关掉药箱阀门让泵只从柱里抽，掐表看液位一分钟降多少。说明书要求改完冲程后等 1 分钟左右再测，让流量稳定下来。反复测几次，读数稳定，而且排量和冲程长度大致成直线关系，说明泵是正常的。
建议把 30%、50%、70%、100% 几个点都测一遍，画成曲线贴在泵旁，以后改药量查曲线定刻度。标定柱和量筒法的具体做法见计量泵流量标定方法，刻度盘读法见调程手轮主刻度与游标读数。
千世计量泵调节方法：开机和长期停机后的顺序
首次开机，说明书要求先把冲程设到 0% 空转 30～60 分钟，把内部空气排掉，再调到 100% 跑 30～60 分钟，没有异常再慢慢加出口压力，同时看电机电流是否在额定值内。冬天油温低，刚启动电流偏高，空载多跑一会儿就正常。
停机一周以内，可以直接在原刻度带压启动。停机超过一周，要先回到 0% 空载跑一段，让驱动部分充分润滑，再恢复原设定。图省事直接带压开，齿轮箱负荷大。
调完流量还不对，先查这几处
说明书的故障表里有两条和调节直接相关。一是“刻度盘跑位”，处理就是重新调好并锁紧螺栓。二是出口压差不够导致过量投加，泵出口和吸入口压差太小时药会被“虹吸”过去，冲程再小流量也偏大，要在出口加背压阀。另外自吸能力只有 1m 左右，而且是满冲程时的数据，低冲程下吸不上来，不一定是泵坏了。型号代码怎么读可参考千世KD系列型号说明。
结论
千世计量泵调节方法的核心是：标准 KD 只调冲程，先按需要的流量粗定刻度，锁紧后用标定柱实测，再微调；要远程自动调速，选 A 选项直流无刷驱动，用 4-20mA 控转速。选型时把流量、压力、介质和控制方式一起报给我们，联系选型 帮你核对 KD 型号和配置，同类产品可看机械隔膜计量泵。
常见问题
千世计量泵冲程能调到 10% 用吗？
不建议。说明书给的有效调节范围是 20%～100%，低于 20% 计量偏差大，流量太小应换小一档型号。
旋钮拧不动是怎么回事？
多半是固定螺栓没松开。先逆时针松螺栓再转，还是拧不动就别硬拧，检查调节轴是否卡死。
50Hz 的泵拿到 60Hz 电源上用，流量会变吗？
会变。冲程数随电源频率升高，参数表里 60Hz 一栏的冲程数和最大排量都比 50Hz 高。
A 选项的泵还能手动调冲程吗？
能，冲程旋钮照样在。一般把冲程定在合适位置，再让 4-20mA 信号控制转速。
标定多久做一次？
换药、换管路、改冲程后都要重测，平时按巡检周期抽测，和曲线比对。
